Flight controller met gentegreerde ESP32 en RX, ingebouwde OSD voor RC-vliegtuig-Snelle verzending

Description

Specificaties:

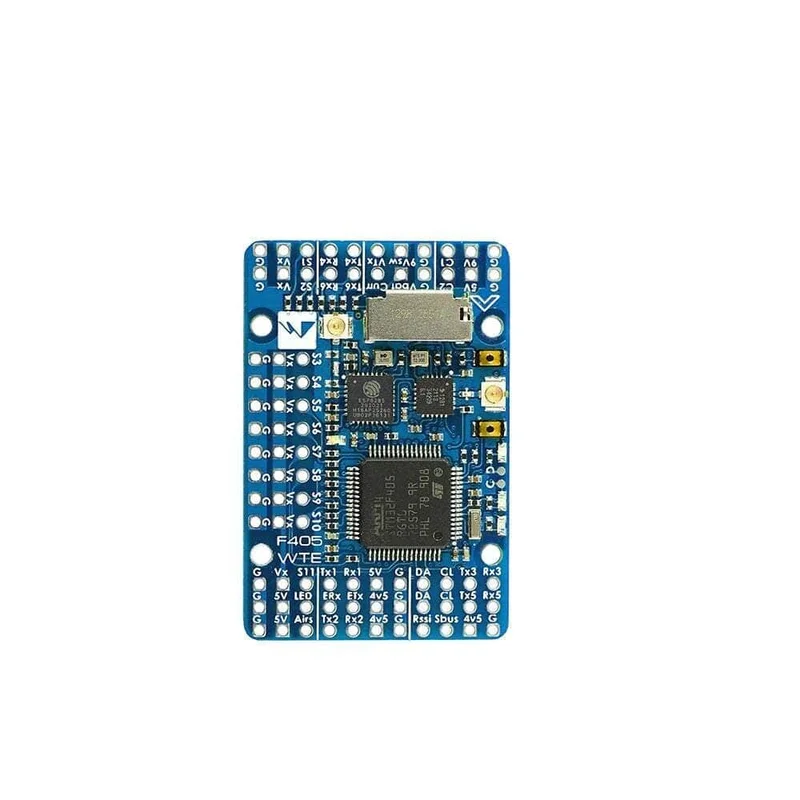

• Artikelnaam: F405-WTE
• MCU: STM32F405RGT6, 168MHz, 1MB Flash
• IMU: ICM42688-P
• Baro: SPL06-001
• OSD: AT7456E
• Blackbox: MicroSD-kaartsleuf
• ESP WiFi-telemetrie (MAVLink, 14dBm)
• ExpressLRS 2.4G-ontvanger (CRSF-protocol, telemetrie 12dBm)
• 6x UART’s, 1x Softserial_Tx optie (INAV)
• 12x PWM uitgangen
• 1x I2C
• 4x ADC (VBAT, Stroom, RSSI, Luchtsnelheid)
• USB / Beep Extender met Type-C (USB2.0)
• Schakelaar voor dubbele camera-ingangen
• 9V (12V) voor VTX aan-uitschakelaar

FC Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (niet beschikbaar in INAV-configurator 4.x)

PDB

• Ingangsspanningsbereik: 6,8 ~ 30V (2 ~ 6S LiPo)
• 1x ESC-stroompads
• Batterijspanningsdeler 1K:20K (schaal 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
• Huidige sensor: 220A, 3.3V ADC (schaal 150 in INAV, 66,7 A/V in ArduPilot)
• Sense-weerstanden: 90A continu, 220A piek

BEC 5V-uitvoer

• Ontworpen voor flight controller, ontvanger, OSD, camera, buzzer, 2812 LED-strip, GPS-module, luchtsnelheid
• Continu stroom: 2 Amp, Max. 3A

BEC 9V / 12V-uitgang

• Ontworpen voor video-zender, camera, gimbal, etc.
• Continu stroom: 2 Amp, Max. 3A
• 12V optie met jumper pad
• Voor een stabiele 9V/12V-uitgang moet de ingangsspanning > uitgangsspanning +1V

BEC Vx-uitvoer

• Ontworpen voor servo’s
• Voltage instelbaar, 5V standaard, 6V of 7,2V via jumper
• Continue stroom: 8 Ampère, Max. 10A
• Voor stabiele Vx-uitgang, ingangsspanning moet > Vx-spanning +1V

BEC 3.3V-uitgang

• Ontworpen voor baro/compass-module en externe 3.3V-apparatuur
• Lineaire regelaar
• Continu stroom: 200mA

Fysiek

• Bevestiging: 25 x 25 mm, Φ2 mm
• Afmetingen: 44 x 29 x 12,7 mm
• Gewicht: 22 g met USB-/zoemeradapter

Inclusief

• 1x F405-WTE
• 1x USB (Type-C)/Beep (passieve zoemer) extender + 20cm JST-SH-6P naar JST-SH-6P kabel voor USB-extender
• 2x IPEX-MHF1 2.4G antennes
• 1x Rubycon ZLH 35V 470uF condensator
• Dupont 2,54 pins (bord wordt niet gesoldeerd verzonden)

Handleidingen en schema’s:

• Engelse handleiding
• Indeling
• Bedrading
• ESP WIFI TLM & ELRS
