FPV zender en camera combo 5.8 GHz 40CH 600 mW-Snelle verzending

Description

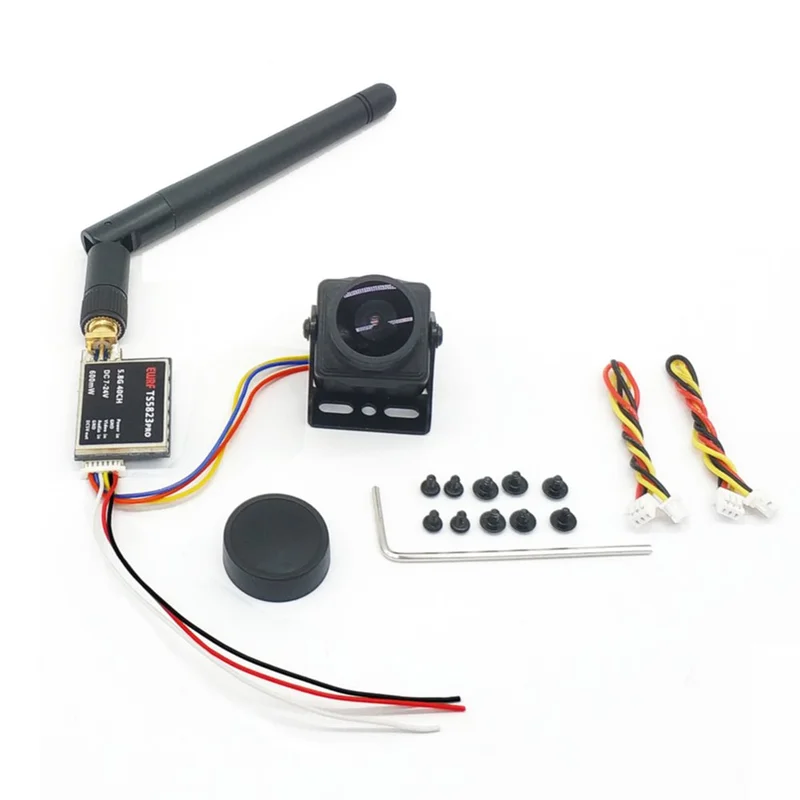

Beschrijving:Dit is een combinatie van een FPV zender en camera, ideaal voor RC FPV racing van de FPV-zender:Artikelnaam: TS5823ProFrequentie: 5.8GKanaal: 40Zendvermogen: 600mW / UIT (Pitmode)Werkstroom: 230mA (12V)Voeding: DC 7-24VGewicht: 5 gramAfmeting: 30x20x8mmSpecificaties van de FPV Camera:Afmeting: 22 mm x 22 mmFormaat: PALPAL: 1920H × 1080V (1MP)NTSC: 1020 H × 1920V (1MP)Horizontale resolutie: 1200TVLVideo-uitgang: 1.0Vp p / 75ohmAGC: 0.25 / 0.50 / 0.75 / 1.00, 4 niveaus instelbaar, tot max. 55dBWB: AAN / UITBlootstellingstype: elektronische blootstellingElektronische sluiter: 1/50 (1/60) 1/100000 secondeGammacorrectie: 0,45 / 1,0Synchronisatiemodus: inter syncLens: 2,5mmWerkspanning: DC 5 tot 12V (brede spanning, gemeten 5 tot 13V)Werkstroom: 70mA (laag stroomverbruik)Werktemperatuur: -20 graden tot 60 gradenVochtigheid: 0% ~ 98%Kenmerken:- 600 mW / UIT (Pitmode)- Miniatuur en lichtgewicht ontwerp- 5V BEC uitgang voor camera, RC ontvanger- Schoon stroomopwekking en kanaalwisseling zonder storing voor anderen- Bescherming tegen oververhitting om voortijdige schade te voorkomen.Gebruikershandleiding1. InstellingNa het inschakelen toont het digitale display achtereenvolgens de volgende drie parameters: band, kanaal en frequentie. Houd de knop ingedrukt om de parameters in te voeren.- Houd de knop ingedrukt, het digitale display toont het alfabet voor de band (AbCdE), druk op de knop om de banden te selecteren.- Houd de knop opnieuw ingedrukt. Wanneer het digitale display de Arabische cijfers voor het kanaal (1-8) toont, drukt u op de knop om de kanalen te selecteren.- Houd tot slot de knop ingedrukt, VTX keert terug naar de normale werkstatus en de band, het kanaal en de frequentie worden beurtelings weergegeven op het digitale display.2. Pitmode werkstatus- Druk tweemaal op de knop om de AAN / UIT-modus van Pitmode in of uit te schakelen.- Pitmode werkstatus: Druk tweemaal op de knop, de rode stip verschijnt rechts onderaan het digitale display, wat betekent dat de VTX is uitgeschakeld.- Normale werkstatus: druk nogmaals tweemaal op de knop, de rode stip verdwijnt rechtsonder op het digitale display, wat betekent dat de VTX is ingeschakeld, de VTX is terug naar de normale werkstatus.- Pitmode zendt een kleine hoeveelheid stroom uit en de zendafstand is ongeveer 2-3 (MHz):

Notitie:1. Zorg ervoor dat er voldoende ruimte is voor luchtstroom bij het installeren van de module op de drone.2. Installeer de antenne voordat u hem inschakelt voor een langere inbegrepen:1x FPV-zender1x 1200TVL camera1x antenne2x kabel
