GPS GLONASS-module met kompas voor vluchtcontroller van RC-drone-Snelle verzending

Description

GPS GLONASS-module met kompas voor vluchtcontroller van RC-drone

Beschrijving

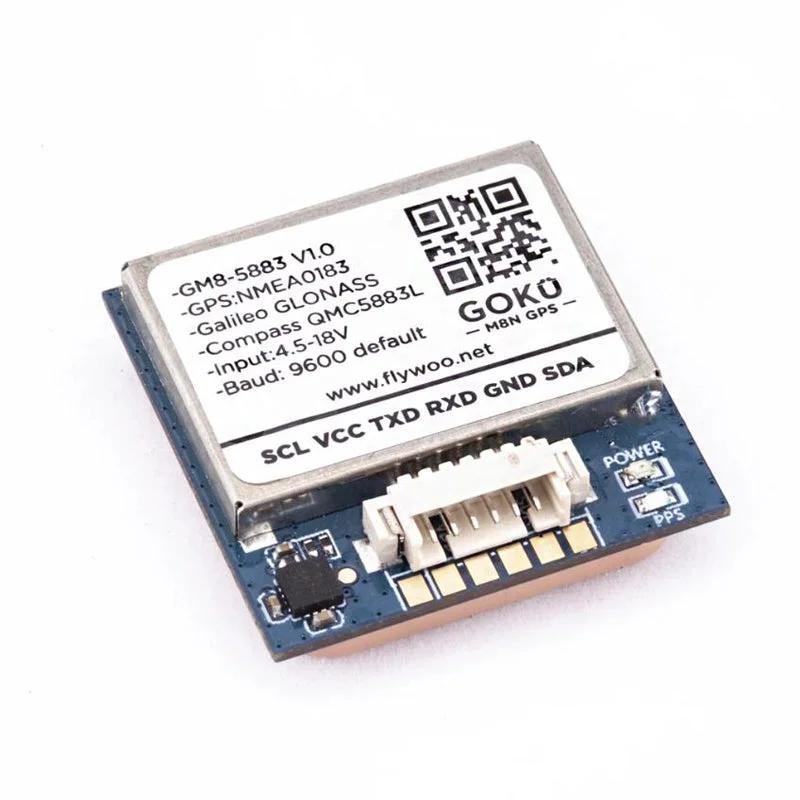

Model: GM8-5883 V1.0 GPS
Afmetingen: 28 mm x 28 mm x 8,5 mm
Gewicht: 10 g
Connector: 1,25 mm afstand tussen de 6-pins patchzitting

Kenmerken:

• GPS-module met dubbele kompasmodule
• Bevat elektronisch kompas IC HMC5883L
• 1,25 mm afstand tussen de 6-pins patchzitting

Specificaties
Elektrische kenmerken:
Chipset: M8030-KT
Ontvangstformaten: GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS
Frequentie: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1
Kanalen: 72 kanalen

Gevoeligheid:
Tracking: -167 dBm
Herverkoop: -160 dBm
Koude start: -148 dBm
Warme start: -156 dBm

Nauwkeurigheid:
Positie (horizontaal): 2,0 m CEP 2D RMS (typisch open lucht)
Snelheid: 0,1 m/s (95%, SA uit)
Timing: 1 µs gesynchroniseerd met GPS-tijd

Acquisitietijd:
Koude start: 26 s
Warme start: 25 s
Warm begin: 1 s

Gegevens- en updatesnelheid:
Ondersteuningssnelheid: 4800 bps tot 921600 bps, standaard 9600 bps
Gegevensniveau: TTL of RS-232, standaard TTL-niveau
Gegevensprotocol: NMEA-0183 of UBX, standaard NMEA-0183
Enkele GNSS: 1 Hz – 18 Hz
Gelijktijdige GNSS: 1 Hz – 10 Hz, standaard 1 Hz

Operationele limieten:
Hoogte: maximaal 50.000 m
Snelheid: maximaal 515 m/s
Versnelling: minder dan 4 g

Energieverbruik:
VCC: DC-spanning 4,5 V – 18 V
Stroom: 50 mA bij 5,0 V
Bedrijfstemperatuur: -40 °C tot +85 °C
Opslagtemperatuur: -40 °C tot +105 °C

Indicatoren:
TX-LED: Rood. Gegevensuitvoer, TX-LED knippert
PPS-LED: Rood, niet verlicht wanneer GPS niet vast, knipperend wanneer vast
Pinconfiguratie van de module: SCL, VCC, TX, RX, GND, SDA

Pakketinhoud:

• 1 x GM8-5883 V1.0 GPS-module
• 1 x kabel van 30 cm
