Description
Beschrijving:

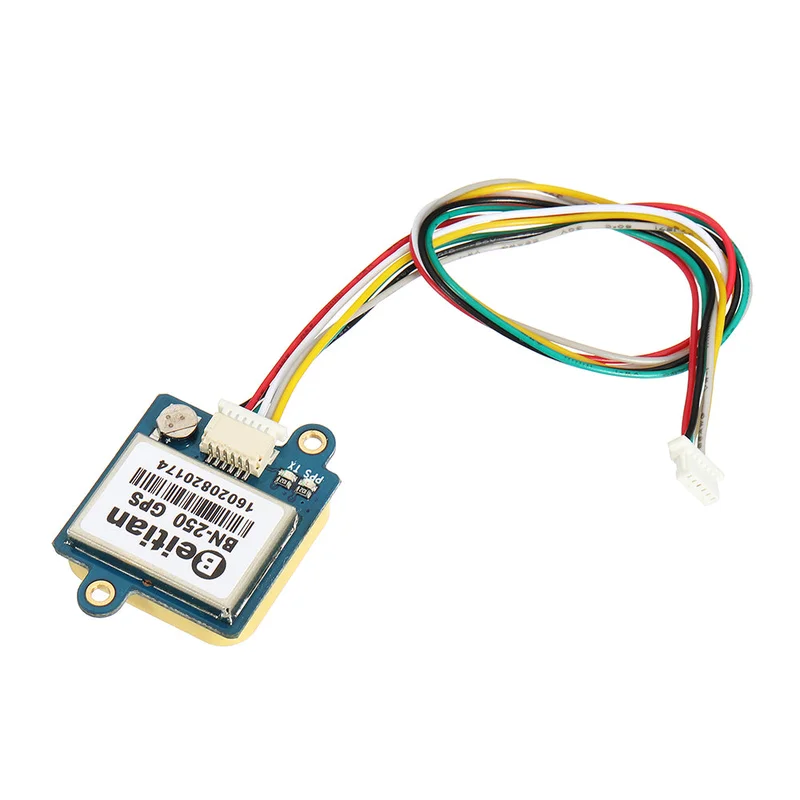

Dit GPS-module ondersteunt zowel GPS als GLONASS in dual mode, met een RS-232 niveau-uitgang en een baudrate van 9600. Het biedt standaard NMEA-0183 protocoluitvoer.
| Parameter | Beschrijving |
| Chipkenmerken | U-blox 8 |
| Ontvangst modus | GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS |
| Frequentie | GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1 |
| Kanaal | 72 zoekkanalen |
| Gevoeligheid | |
| Spore | -167 dBm |
| Herstel | 160 dBm |
| Koude start | -148 dBm |
| Warme start | -156 dBm |
| Precisie | |
| Horizontale nauwkeurigheid | 2,0 m CEP 2D RMS SBAS-assist (open ruimte) |
| Snelheid nauwkeurigheid | 0,1 m/s 95% (SA uit) |
| Tijd nauwkeurigheid | 1 µs |
| Starttijd | |
| Koude start | 26 s (gemiddeld 38 s in open lucht) |
| Warme start | 25 s |
| Goede start | 1 s |
| Uitvoergegevens | |
| Baudrate | 4800 bps – 115200 bps, standaard 9600 bps |
| GNSS frequentie | 1 Hz – 18 Hz |
| Standaard GNSS | 1 Hz – 10 Hz, standaard 1 Hz |
| Werklimiet | |
| Hoogte | Maximaal 50.000 meter |
| Snelheid | Maximaal 515 m/s |
| Zwaartekrachtversnelling | 4 g maximum |
| Energieverbruik | |
| Spanning | DC 3.0V – 5.5V, typisch 5.0V |
| Stroom | Normaal 50 mA @ 5.0V |
| Fysieke parameters | |
| Afmetingen | 28 mm x 28 mm x 8 mm |
| Gewicht | 11,8 gram |
| Omgeving | |
| Bedrijfstemperatuur | -40 °C ~ +85 °C |
| Bewaar temperatuur | -40 °C ~ +85 °C |
| Connector | 1,25 mm steek 6-pins aansluiting |
| Indicatielampje | |
| TX-lampje | Blauw lampje knippert om gegevensuitvoer aan te geven. |
| PPS-lampje | Knippert (rood) na 3D-positionering. |
Pinout van de module:
- PPS: Tweede pulsuitgang na positionering, pulsperiode 1 s, hoog niveau 100 ms voor systeemsynchronisatie.
- GND: Aarde.
- TX: RS-232 data-uitvoer van de module.
- RX: RS-232 data-invoer van de module.
- VCC: 3.6V – 5.5V, aanbevolen 5.0V.
- LAARS: Niet aansluiten tijdens normaal gebruik.
Pakketinhoud:
- 1 x GPS-module met RS232
- 1 x kabel
