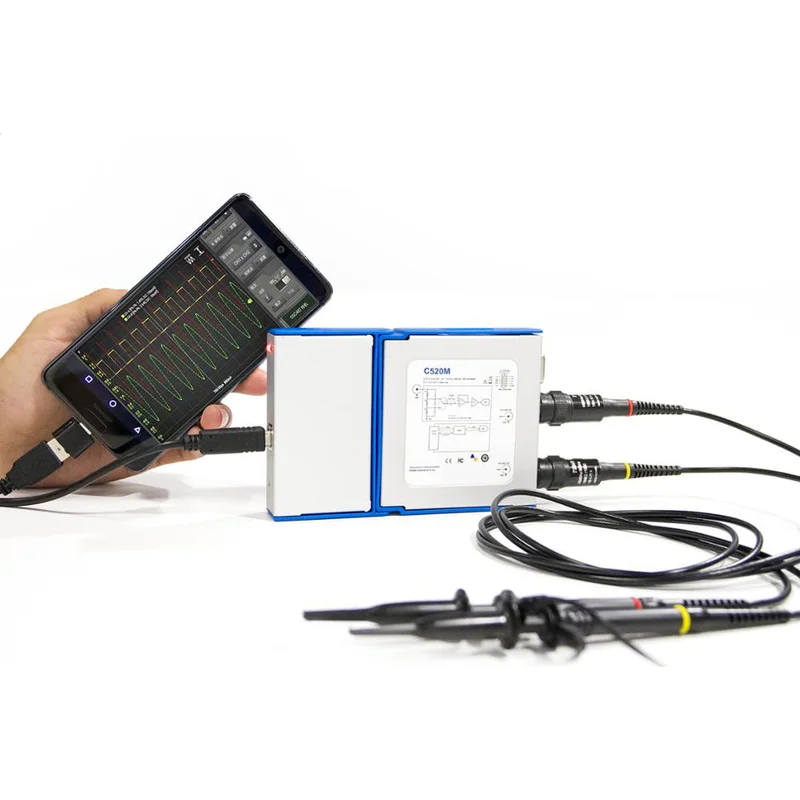

Description
Kenmerken:
- Compact formaat voor eenvoudig vervoer: 153 (l) x 93 (b) x 23 (h) mm. Geschikt voor laptops en onderhoud op de productielijn, ideaal voor zakenreizen.
- Meer dan 20 automatische meetfuncties, inclusief FFT-spectrumanalyse.
- GPIO-interface en software-interface voor secundaire ontwikkeling door klanten.
- USB 2.0-interface haalt stroom rechtstreeks uit de host, zonder extra voeding.
- De oscilloscoop- en datalogger-software voor PC is volledig gratis.
- Ondersteunt een groot scherm op de PC en een interface die lijkt op een desktop-oscilloscoop, eenvoudig te gebruiken.
- Ondersteunt meerdere seriële protocollen.
- Inclusief 4-kanaals logic analyzer functie.
- Software ondersteunt Windows XP, Win 7, Win 8.1, Win 10 (32 bit en 64 bit). Taal kan worden omgeschakeld tussen Chinees en Engels.
Toepassingen:
- Algemene en nauwkeurige testen.
- Ingebouwd in onderwijsmateriaal of industriële testsystemen.
- Detectie van spanningsrimpel en ruis.
- Multi-sensor systemen en seriële busdecodering.
- Analoge gegevensverzameling en secundaire ontwikkelingsapplicaties voor digitale IO-controleprojecten.
- Analyse van spanning/stroomgegevens voor zonne-energiesystemen en verlichtingssystemen.
- Ondersteuningshulpmiddel voor onderhoudstechnici.
- Voor DIY-enthousiastelingen en basisgereedschap voor makers.
Specificaties:
| Connector type: | 2 kanalen met BNC-aansluitingen, 20 mm afstand. |
| Verticale resolutie: | 8 Bit. |
| Maximale sampling rate (S/s): | 100M |
| Bandbreedte (−3 dB): | 35MHz |
| Ingangskoppeling: | AC/DC. |
| Ingangskenmerken: | 1MΩ || 25pF. |
| PC OS vereisten: | Windows XP, Win 7, Win 8.1, Win 10 (32 bit en 64 bit). |
| Overvoltage bescherming: | ±60.0V (x1), ±600.0V (x10). (DC + AC piek) |
| Trigger type: | Stijgende/dalende rand volgens triggerniveau. |
| Trigger modus: | Geen, automatisch, normaal, enkel. |
| Pre-trigger opname: | 50% van de opnamegrootte. |
| Automatische metingen: | Maximaal, minimaal, gemiddeld, RMS, frequentie, periode, positieve pulsbreedte, negatieve pulsbreedte, duty cycle, stijgtijd, piek-tot-piek waarde. |
| Diepe meting: | Met deze functie worden de golfvorm sprongetjes automatisch genummerd en gemarkeerd, en het tijdsverschil tussen twee aangrenzende nummers wordt automatisch weergegeven. |
| Samples Interpolatie: | Lineair of sin(x)/x. |
| FFT: | 1024 ~ 16K punten. |
| FFT vensterfunctie: | Rechthoek, Hanning, Hamming, Blackman. |
| Wiskunde: | A+B, A-B, AxB, X-Y. |
| Verkrijgingsmodi: | Normale modus / Hoge resolutie modus / Piekdetectiemodus. |
| Golfvorm opname en afspelen: | Bestandsformaat: *.oscxxx. Opname diepte: 50 ~ 450 frames. Bestandsomvang: 6 MB ~ 20GB. |
| Vergelijkingsreferentie: | Ondersteunt golfvormafbeelding import en realtime golfvormvergelijkingsreferentie. |
| Data logger Sampling Interval: | 1 seconde tot 1 uur. |
| Data logger Opname Duur: | 1 minuut ~ 72 uur. |
| Temperatuurbereik: | Bedrijf: 0 °C tot 40 °C (20 °C tot 30 °C voor opgegeven nauwkeurigheid). Opslag: −20 °C tot +60 °C. |
| Referentie-uitgang: | 1K Hz, 1.5 V vierkante golfuitgang met 50% duty cycle. |
| Afmetingen: | 153(L) x 93(B) x 23(H) mm. |
| Talen (volledige ondersteuning): | Engels, Chinees (vereenvoudigd). |
| Conformiteit: | CE, FCC. |
| Ingangsgevoeligheid (10 verticale): | 50 mV/div tot 2 V/div. |
