Hoge snelheid comparator frequentiemeter front-end module-Snelle verzending

Description

Producttoepassing:

De TLV3501 is een éénkanaals hoge snelheid push-pull uitgangsvergelijker met een vertragingstijd van 4,5 ns. De voedingsspanning ligt tussen +2,7V en +5,5V, met een uitstekend bereik van het ingangs common mode bereik, waardoor het ideaal is voor laagspanningstoepassingen. Rail-naar-rail uitgangen kunnen direct worden aangestuurd door CMOS of TTL-logica. Deze module kan worden gebruikt voor het vormen van een breed spanningsbereik en periodieke signalen en fungeert als de front-end conditioneringsmodule in tijddomeinmetingen zoals frequentie en faseverschil.

Toepassingen:

• Sinusgolf naar Fang Bo
• Nul-over vergelijker
• Algemene comparator

Technische specificaties:

• Voedingsspanning: 2,7-5VDC
• Ingangsspanning: 10-1000mV (geldige waarde)
• Uitgangsniveau: rail-naar-railuitgang, directe aandrijving TTL/CMOS-niveau
• Ingangsfrequentie: DC – 200 MHz
• Interfacevorm: SMA Header (buiten schroefgat)
• Ingangsimpedantie: 50 Ohm
• Koffer met schild

Gemeten golfvorm:

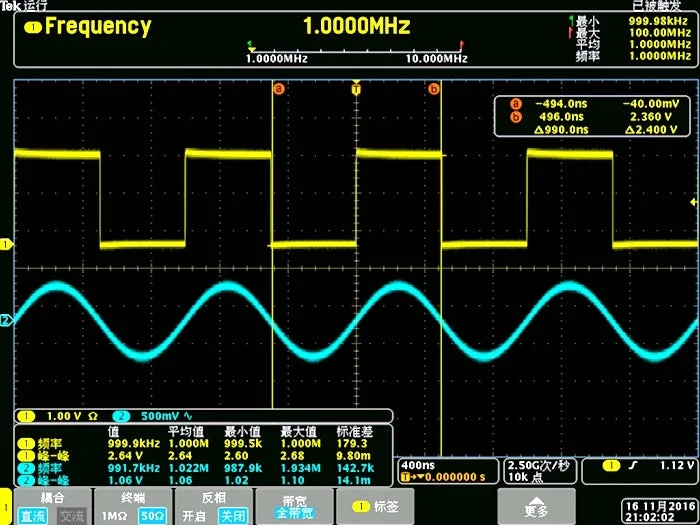

• 1. 1 MHz (1VPP sinus ingang, uitgangsgolfvorm na comparator)
• 2. 10 MHz (1VPP sinusgolfingang, uitgangsgolfvorm na comparator)
• 3. 50 MHz (1VPP sinus ingang, uitgangsgolfvorm na comparator)
• 4. 100 MHz (1VPP sinus ingang, uitgangsgolfvorm na comparator)
• 5. 150 MHz (1VPP sinus ingang, uitgangsgolfvorm na comparator)
• 6. 200 MHz (1VPP sinus ingang, uitgangsgolfvorm na comparator)

Pakket bevat:

• 1 x TLV3501 Hoge Snelheid Comparator
