Description
Beschrijving:

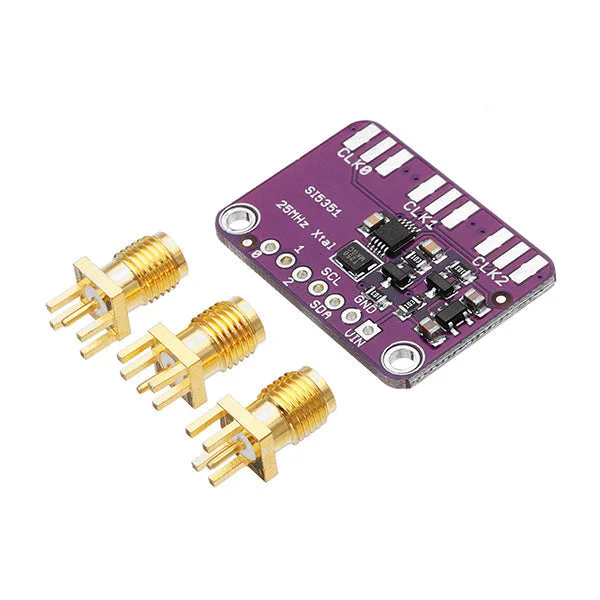

Met deze I2C klokgenerator breakout board hoeft u nooit meer naar een ander kristal te zoeken! Deze chip heeft een nauwkeurige 25 MHz kristalreferentie en interne PLL en verdelers, waardoor het mogelijk is om vrijwel elke frequentie te genereren, van <8 KHz tot meer dan 150 MHz.
De klokgenerator maakt gebruik van de ingebouwde precisieklok om meerdere PLL’s en klokverdelers aan te sturen via I2C-instructies. Door de PLL en de verdelers in te stellen, kunt u precieze en willekeurige frequenties creëren. Er zijn drie onafhankelijke uitgangen, waarbij elke uitgang een andere frequentie kan hebben. De uitgangen zijn 3Vpp, beschikbaar via een breadboard-vriendelijke header of, voor RF-toepassingen, een optionele SMA-connector.
Deze handige chip is geplaatst op een eigen PCB-bordje, met een 3.3V LDO-regelaar, zodat hij kan worden gevoed met 3-5VDC. Daarnaast zijn er niveauverschuivingsschakelingen op de I2C-lijnen aangebracht, zodat u deze chip veilig kunt gebruiken met 3V- of 5V-logica.
Het beste van alles is dat er een uitgebreide tutorial en bibliotheek beschikbaar zijn om u op weg te helpen! De code is ontworpen voor gebruik met microcontrollers en IDE’s, maar kan eenvoudig worden overgezet naar uw favoriete platform met I2C-ondersteuning.
Pakket inbegrepen:
- 1 x I2C klokgenerator breakout board
