LED-driverbord kit voor 1366×768 notebookscherm-Snelle verzending

Description

Voorzien van:

1. Dit is een nieuw type geïntegreerd moederbord voor LCD-schermen. De hoofdchip is de TSUMU58CDT9-1 van Chenxing Semiconductor.

2. Het ondersteunt VGA- en HDMI-invoer. Bij aansluiting van een HDMI-signaal kan de 3,5 mm audio-aansluiting van het moederbord geluid uitvoeren, wat het mogelijk maakt om een koptelefoon of home audio aan te sluiten.

3. De standaardresolutie is 1366 x 768, 1CH 6-bit. De standaard schermlijn is LED enkele 6-40P-0,5 mm pitch.

4. Functie: Ondersteuning van VGA- en HDMI-invoer, compatibel met de meeste pc’s en high-definition settopboxen zoals Xbox, PS3 en PS4. Geluid kan via de HDMI-ingang en de 3,5 mm audiopoort tegelijkertijd worden uitgevoerd.

5. Voedingseisen: DC12V, 2A-4A (let op isolatie).

Notitie:

Als uw LVDS-signaalinterface 1CH 6-bit is, met 40 pinnen en een pitch van 0,5 mm, kan dit bord schermen met een resolutie van 1366 x 768 ondersteunen, ongeacht de grootte (van 11 inch tot 15,6 inch). Er is geen extra firmware vereist.

Voorbeeldmodellen:

LTN116AT01 (ondersteund)
LTN133AT21 (ondersteund)
B140XW01 VC (ondersteund)
LP140WH1-TLA1 (ondersteund)
N140BGE-L22 (ondersteund)
LTN140AT02 (ondersteund)
HSD140PHW1 (ondersteund)
…enzovoort.

Controleer de LCD-informatie:

Stap 1: Open deze link:

Stap 2: Voer uw LCD-model in en zoek.

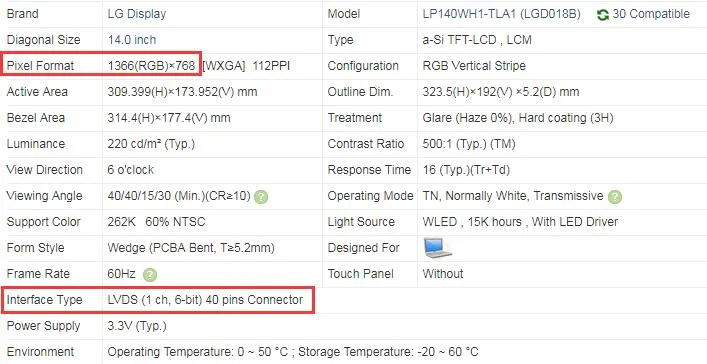

Bijvoorbeeld: LCD-MODEL: LP140WH1-TLA1. Controleer of de resolutie 1366 x 768 is en of de schermlijn LVDS (1 ch, 6-bit) met een 40-pins connector is. Andere gegevens zijn mogelijk niet compatibel.

Pakket bestaat uit:

1 x moederbord
1 x knop
1 x LVDS-kabel
