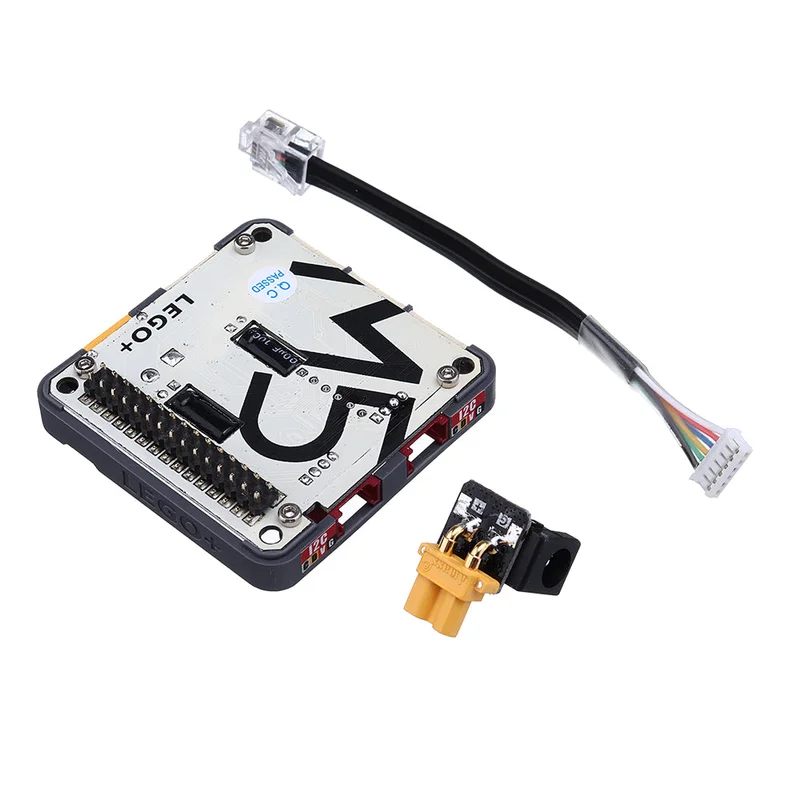

M5 stack lego module met 4 kanalen DC encoder motormodule en 10 cm motor-Snelle verzending

Description

Omschrijving:

Deze module is een DC motor driver met 4 kanalen, gebouwd met MEGA328 en L293DD. Het beschikt over een DC-voedingsingang voor extra stroomvoorziening. Via M-BUS kan de DC in de M5-kern automatisch van stroom worden voorzien.

Seriecommunicatie: IIC (0x56).

Deze motor is een onderdeel van de Technic-serie en is ontworpen voor het maken van geavanceerdere modellen met complexere technische functies.

Producteigenschappen:

• Gelijkstroominvoer: 6-12V
• DC-connectortype: XT60 (vrouwelijk)
• 4x motorpoorten
• 2x IIC GROVE-poorten (verleng PORTA vanaf M5 Core)
• L293DD: PUSH-PULL stuurprogramma-chip
• Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
• Productgewicht: 27,5 g

Pakket inbegrepen:

• 1x motor driver module
• 1x kabel van 10 cm
• 1x DC-connector

Gerelateerde link:

• Officiële video
• Forum
• Firmware van MEGA328

EasyLoader:

Klik hier om EasyLoader te downloaden

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden is EasyLoader alleen beschikbaar voor Windows OS.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier om de zelfstudie over de installatie van het stuurprogramma te bekijken.

PinMap:

Mega328 ISPDownload interface Pin voet definitie.

Voorbeeld:

UIFlow:

Klik hier voor de volledige code:hier

Schematisch:

NOTITIE:

Als u de firmware binnen de MEGA328-chip wilt veranderen, kunt u deze overschrijven via de ISP-poort. Hieronder ziet u de locatie van de ISP-poort.

Gerelateerde video
