Description
Voorzien van:
- Productnaam: Microcomputer temperatuurregelaar
- Productmodel: XH-W3002
- Temperatuurbereik: -50 ~ 110 °C
- Nauwkeurigheid temperatuurmeting: ±0,2 °C
- Nauwkeurigheid temperatuurregeling: ±0,1 °C
- Temperatuursonde: NTC10K (B3950) waterdichte sonde van 1 meter
- Voedingsspanning: DC12V / DC24V / AC220V
- Uitgangsvermogen: DC12V: 120W
- Soort uitgang: directe uitgang
- Afmetingen: 60 x 45 x 31 mm
- Openingsmaat: 73 mm (opening 4 mm)
Pakket bestaat uit:
- 3 x microcomputer temperatuurregelaar

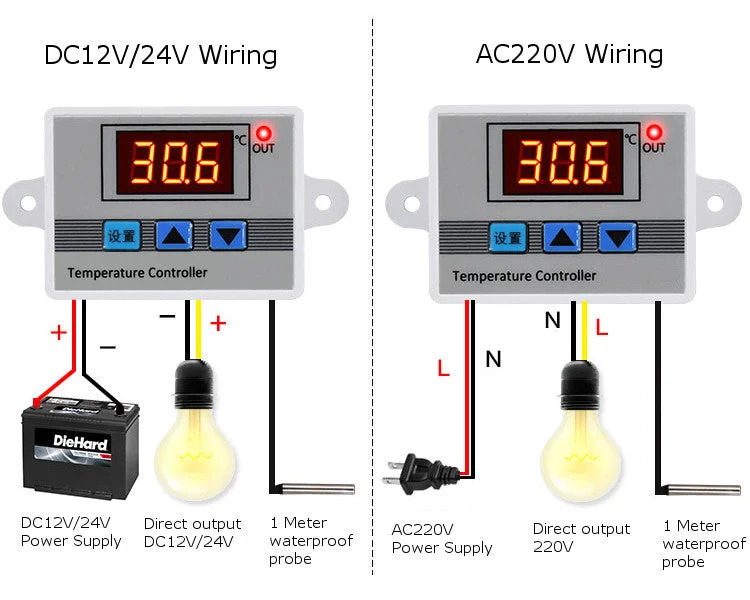

Bedrading:
Sleutel beschrijving:
- Omhoog-toets: Kort indrukken om de starttemperatuur weer te geven, lang indrukken om de starttemperatuur in te stellen.
- Knop Omlaag: Kort indrukken om de stoptemperatuur weer te geven, lang indrukken om de stoptemperatuur in te stellen.
- Afsluitknop: Druk hierop om de thermostaat uit te schakelen en druk opnieuw om de thermostaat in te schakelen.
| Code | Code omschrijving | Instelbereik | Fabrieksinstelling |
|---|---|---|---|
| P0 | Starttemperatuur | -50 ~ 110 °C | 25 |
| P1 | Stoptemperatuur | -50 ~ 110 °C | 40 |
| P2 | Temperatuurcorrectie | -10 ~ 10 °C | 0 °C |
| P3 | Vertraagde start | 0-10 minuten | 0 |
Instructies:
- Starttemperatuur > stoptemperatuur = koelmodus (uitgang is verbonden met de koelunit).
- Sluit de voeding en verwarmings- of koelapparatuur aan volgens het bedradingsschema (let op de positieve en negatieve polen).
- Houd de omhoog-toets ingedrukt om de starttemperatuur in te stellen. Wanneer het scherm knippert, gebruik de toetsen omhoog en omlaag om de gewenste begintemperatuur in te stellen. Wacht na het instellen 5 seconden om het systeem te remmen.
- Houd de toets ingedrukt om de stoptemperatuur in te stellen. Wanneer het scherm knippert, gebruik de toetsen omhoog en omlaag om de gewenste stoptemperatuur in te stellen. Wacht na het instellen 5 seconden om de gegevens automatisch op te slaan.
- Herstel de fabrieksinstellingen: houd de omhoog- en omlaag-toetsen 5 seconden ingedrukt, wanneer het scherm 888 weergeeft, zijn de fabrieksinstellingen hersteld.
- Druk op de uit-knop om de thermostaat uit te schakelen en druk opnieuw om de thermostaat in te schakelen.
Tips:
- 888: Houd de toetsen omhoog en omlaag ongeveer 3 seconden ingedrukt om de fabrieksinstellingen te herstellen.
- LLL: Sensor is open, repareer of vervang de sensor.
- HHH: Sensor is kortgesloten.
