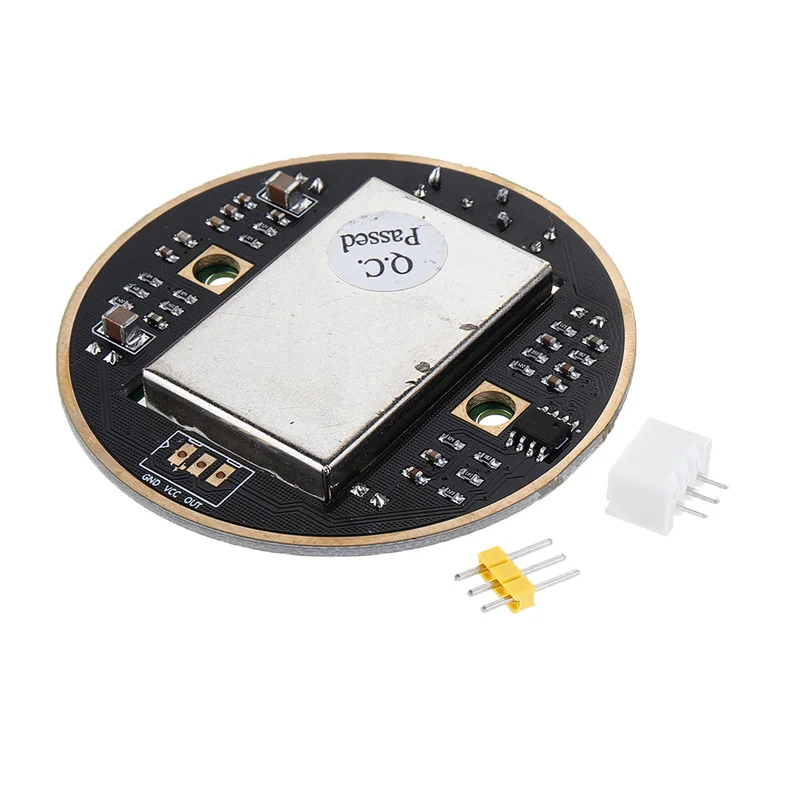

Microwave sensor 10.525GHz voor menselijke beweging inductieschakelaar module voor Arduino-Snelle verzending

Description

Overzicht:

Deze microwavebewegingssensor is ontworpen met behulp van het Doppler radar-principe. In tegenstelling tot gewone infrarooddetectors, detecteert deze sensor de beweging van objecten door microgolven te registreren die door het object worden gereflecteerd. De sensor is niet beperkt tot het detecteren van alleen menselijke beweging, maar kan ook andere objecten registreren. De microwavesensor is ongevoelig voor omgevingsfactoren zoals temperatuur, heeft een lange detectieafstand en hoge gevoeligheid. Dit maakt het een veelgebruikte component in industriële, transport- en civiele toepassingen zoals voertuigsnelheid, automatische deuren, sensorlampen en parkeersensoren.

Door de veelzijdigheid van de detectieobjecten wordt deze sensor vaak gecombineerd met andere sensoren voor gerichte detectie. Bijvoorbeeld in combinatie met een infrarood pyro-elektrische sensor, kan het effectief bepalen of er iemand passeert zonder beïnvloed te worden door externe factoren zoals zonlicht of de kleur van kleding.

Deze detectiemethode biedt verschillende voordelen ten opzichte van andere methoden:

• Contactloze detectie;
• Niet beïnvloed door temperatuur, vochtigheid, geluid, luchtstroom, stof, licht, etc., waardoor het geschikt is voor ruwe omgevingen;
• Weerstand tegen radiofrequentie-interferentie;
• Laag uitgangsvermogen, wat niet schadelijk is voor de lichaamsstructuur;
• Verlengde detectieafstand;
• Ondersteunt de detectie van niet-levende objecten;
• De richting van de microgolven is zeer nauwkeurig, met een snelheid gelijk aan de snelheid van het licht.

Specificaties:

• Werkspanning: 5V ± 0,25V
• Bedrijfsstroom (CW): max. 50 mA, typisch 30 mA
• Afmetingen: R = 30,6 mm
• Detectieafstand: 2-16 m, traploos instelbaar (minimaal 2 m, maximaal 16 m)
• Emissiefrequentie: 10.525 GHz
• Nauwkeurigheid frequentie-instelling: 3MHz
• Uitgangsvermogen (min): 13dBm EIRP
• Gemiddelde stroom (5% DC): 2mA typ.
• Pulsbreedte (min): 5µSec
• Inschakelduur (min): 1%
• Gevoeligheid (10dB S/N-verhouding) 3Hz tot 80Hz Bandbreedte: -86dBm
• 10.3Hz tot 80Hz bandbreedte Clutter 10µV
• Antennewinst: 8dBi
• Verticale breedte van de 3dB-straal: 36 graden
• Waterniveau 3dB Breedte van de straal: 72 graden

Pakket inbegrepen:

• 1 x 10.525 GHz microwavesensor
