Description
Specificaties:
- Voeding: 48V – 60V
- Werktemperatuur: -30 – +80 °C
- Stroomverbruik: 0.3W – 0.9W
- PCB-afmeting: 105 x 53 mm
- LCD-formaat: 86 x 40 mm
- Schermkleur: full colour
Instructies:
- Er is een beschermende film, verwijder deze van het LCD-scherm voordat u het gebruikt.
- Verwissel de positieve en negatieve aansluitingen niet. Vermijd contact met geleidend materiaal om kortsluiting te voorkomen.
- Voor uw veiligheid, schakel de voeding uit (of draag handschoenen) tijdens het bedraden!
Bedrading:
- Positieve voeding: rood
- Negatieve voeding: zwart
- Koplamp signaal: blauw
- Richtingaanwijzer links: oranje
- Richtingaanwijzer rechts: bruin
- Snelheidssignaal: groen
Aanpassingen snelheid weergeven:
De fabrikanten van motorpolen kunnen verschillen in banddiameter hebben. Gebruik de potentiometer (geel) op het bord om de weergavesnelheid te kalibreren. Als er een verschil is tussen de weergavesnelheid en de werkelijke snelheid, pas dan de potentiometer aan:
- Met de klok mee = snelheid verhogen
- Tegen de klok in = snelheid verlagen
Batterijspanning:
Een gewone loodzuuraccu heeft een minimale celspanning van 2V, met een onderspanning van ongeveer 1.75V en een volle spanning van 2.4V. Voor een 48V-systeem is de onderspanning 42V en de volle spanning ongeveer 57.6V (in de praktijk is dit meestal rond de 55V).
Verbindingssnelheidslijnen:
De meeste elektrische motoren zijn borstelloze motoren. De snelheid wordt weergegeven door een analoog wijzerinstrument dat direct wordt aangedreven door de motorfasen. Het LCD-instrument kan ook rechtstreeks worden aangesloten op de oorspronkelijke metersnelheidslijnen. Een Hall-signaallijn kan ook worden gebruikt om de snelheid aan te geven zonder extra Hall-sensor.
Vriendelijke herinnering:
Als u problemen ondervindt met de verbinding, sluit dan de positieve, negatieve en snelheidskabels direct aan; koplamp en richtingaanwijzers hoeven niet te worden aangesloten.
Notitie:

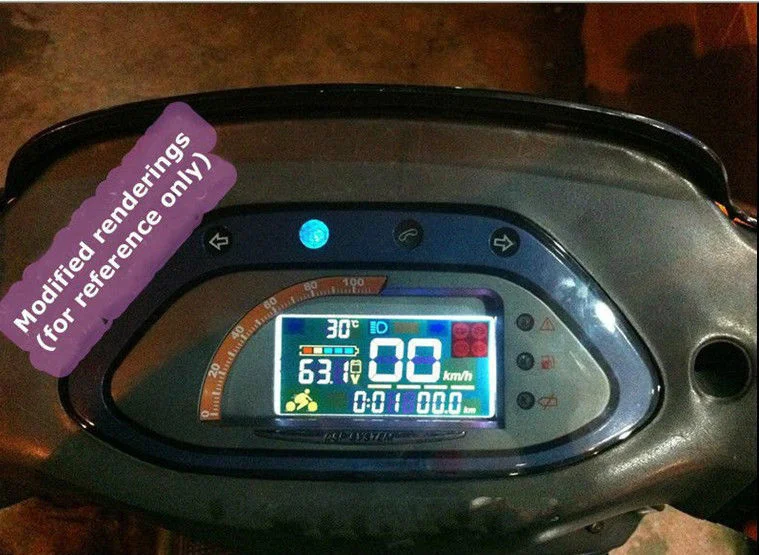

- Foto’s zijn ter referentie; de kleur van het product kan afwijken van de afbeelding.
- Bij direct zonlicht kan het LCD-scherm reflecties vertonen, vergelijkbaar met een smartphone in de zon. Dit is geen kwaliteitsprobleem.
- Producten kunnen van tijd tot tijd worden bijgewerkt; wijzigingen in de printplaat kunnen optreden zonder invloed op het gebruik.
Pakket inbegrepen:
- 1 x Multifunctionele kleur voltmeter, thermometer en snelheidsmeter 48V – 60V
