Beschrijving:

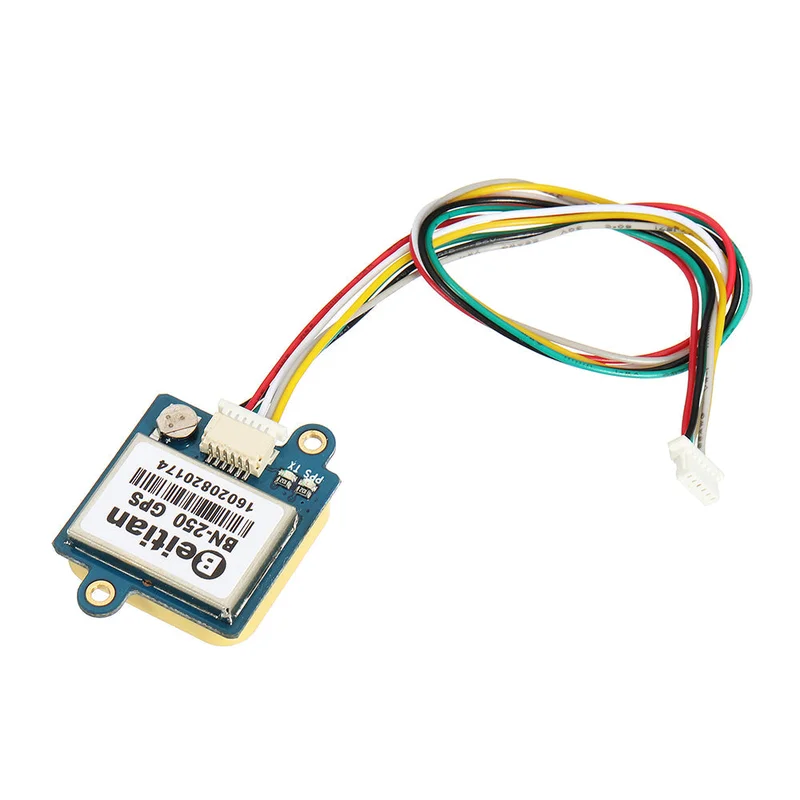

Dit GPS-module ondersteunt zowel GPS als GLONASS in een dual-modus. Het heeft een RS-232 niveau-uitgang met een baudrate van 9600 en biedt 1Hz-uitvoer volgens het standaard NMEA-0183 protocol.
| Parameter | Beschrijving |
| Chipkenmerken | U-blox 8 |
| Ontvangstmodus | GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS |
| Frequentie | GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1 |
| Kanaal | 72 zoekkanalen |
| Gevoeligheid | -167dBm (spoor), 160dBm (herstellen), -148dBm (koude start), -156dBm (goede start) |
| Precisie | Horizontale nauwkeurigheid: 2,0 m CEP 2D RMS (SBAS-assist in open ruimte), Snelheid nauwkeurigheid: 0,1 m/s (95%, SA uit), Tijd nauwkeurigheid: 1µs |
| Starttijd | Koude start: 26s (gemiddeld 38s in open lucht), Warme start: 25s, Goede start: 1s |
| Uitvoergegevens | Baudrate: 4800bps-115200bps (standaard 9600bps), Eén GNSS: 1Hz-18Hz, Standaard GNSS: 1Hz-10Hz (standaard 1Hz) |
| Werklimiet | Hoogte: Maximaal 50.000 meter, Snelheid: Maximaal 515 m/s, Zwaartekrachtversnelling: 4 g maximum |
| Energieverbruik | Spanning: DC 3.0V-5.5V (typisch 5.0V), Stroom: Normaal [email protected] |
| Fysieke parameters | Afmetingen: 28mm x 28mm x 8mm, Gewicht: 11.8 gram |
| Omgeving | Bedrijfstemperatuur: -40 °C tot +85 °C, Bewaartemperatuur: -40 °C tot +85 °C |
| Connector | 1,25 mm steek 6-pins aansluiting |
| Indicatielampje | TX-licht: Blauw lampje knippert bij gegevensuitvoer; PPS-licht: Knippert (rood) na 3D-positionering |
Pinout van de module:
1. PPS: Tweede pulsuitgang na positionering (1s periode, 100ms hoog niveau voor systeemsynchronisatie).
2. GND: Aarde.
3. TX: RS-232 data-uitvoer van de module.
4. RX: RS-232 data-invoer van de module.
5. VCC: 3.6-5.5V (aanbevolen 5.0V).
6. LAARS: Hang uit tijdens normaal werk.
