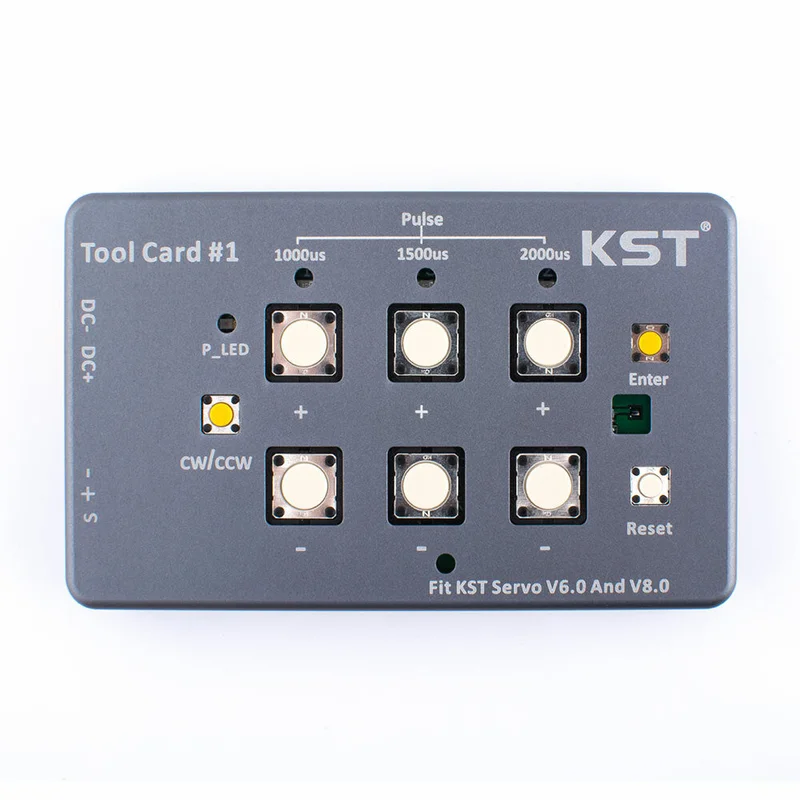

Servo-programmeertoolkaart voor KST servo V6.0 en V8.0-Snelle verzending

Description

Specificatie:

• Stroominvoer: gebruik de XT60PW-aansluiting om verbinding te maken met de XT60-stekker aan het uiteinde van de adapter.
• Ingangsbereik van gereedschap #1: DC5.0V-28V. De voedingsingang moet verschillende spanningen invoeren volgens het werkspanningsbereik van verschillende modellen KST servo’s. Voer geen hoogspanning in zonder controle. Zorg ervoor dat Tool #1 en de servo niet doorbranden door de juiste ingangsspanning te gebruiken.
• Uitgangsinterface: aansluiten op KST stuurinrichting. Er zijn twee groepen interfaces in twee rijen, die elk alleen in één groep kunnen worden gebruikt. Bij het aansluiten van de servo, druk op het signaalteken “- + S” om verbinding te maken. Identificeer de richting voordat u aansluit; meestal komt oranje of wit overeen met het “S”-uiteinde.
• “-” DC-DC voeding negatief
• “+” DC+ DC-spanning positief
• “S”-signaal PWM-signaal

Stappen voor inschakelen en instellen:

• Sluit de voeding aan. Na inschakeling start Tool#1 de zelftest. Na succesvolle voltooiing klinkt de zoemer 2 keer en knippert het oranje aan/uit-lampje van P_LED. Het apparaat gaat nu in de wachtstand om de servo aan te sluiten.
• Bevestig het werkspanningsbereik van de stuurinrichting en sluit deze aan op de “-+S”-poort. Nadat de servo is aangesloten, herkent het programma automatisch de locatie van het middelpunt (1500us) en keert terug. Het lampje onder 1500us brandt altijd rood en gaat naar de modus voor het instellen van het middelpunt.
• Middelpuntinstelling: Nadat u de middelpuntinstellingsmodus hebt geopend, drukt u op de knoppen “+” en “-” om de waarde van het middelpunt in te stellen. Druk na voltooiing op de “Enter”-knop om te bevestigen. Na bevestiging klinkt de zoemer één keer, wat aangeeft dat de instelling van het middelpunt is voltooid.
• Linker en rechter slaginstelling: Druk na het instellen van de linker en rechter slaginstellingsmodus op de “+” en “-” knop om de vraagwaarde in te stellen. Druk na het instellen op de “Enter”-toets om te bevestigen. Na bevestiging klinkt de zoemer één keer, wat aangeeft dat de linker- en rechterslag zijn ingesteld.
• Gebruik van de knop “CW/CCW”: CW betekent met de klok mee, CCW betekent tegen de klok in. Na het invoeren van de linker- en rechterslaginstellingsmodus, druk op de knop “CW / CCW” om de actie om te keren en bevestig met de bevestigingstoets.
• Gebruik van de Reset-knop: De Reset-knop reset alleen het systeem van Tool#1 en beïnvloedt niet het stuursysteem.

Pakket Inbegrepen:

• 1x KST servo-programmeertoolkaart
