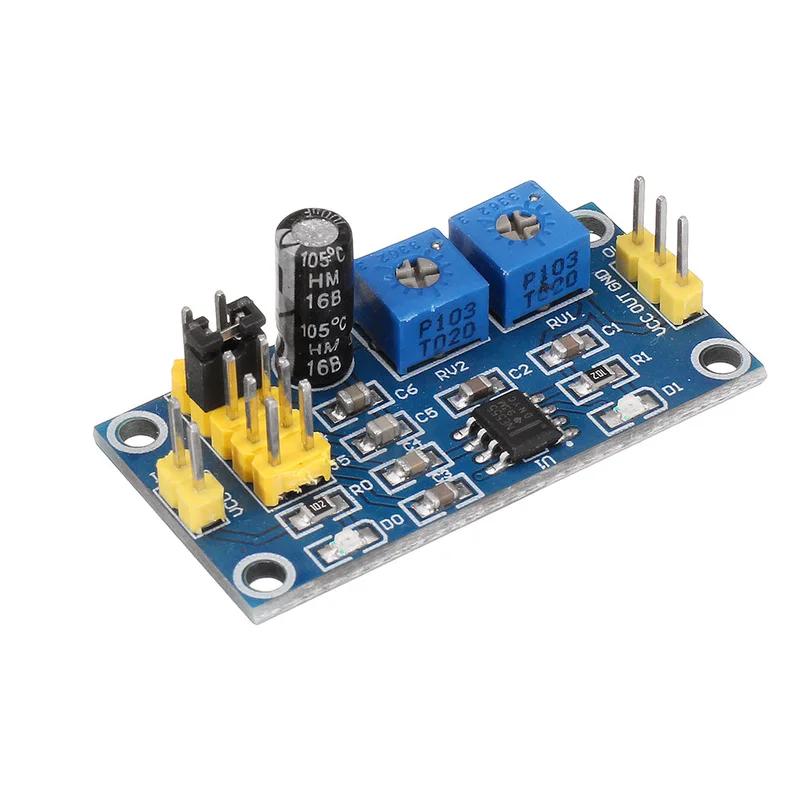

Set van 3 NE555 pulsfrequentie duty cycle signaalgeneratoren-Snelle verzending

Description

Kenmerken:- Afmetingen: 3,5 cm x 3,6 cm- Hoofdchip: NE555;- Ingangsspanning: 5V-15V DC. Bij 5V voeding kan de uitgangsstroom ongeveer 15mA zijn; bij 12V voeding kan de uitgangsstroom tot 35mA zijn;- Invoerstroom: ongeveer 100mA- Uitgangsamplitude: 4,2V V-PP tot 11,4V V-PP (afhankelijk van de ingangsspanning is de uitgangsamplitude variabel)- Maximale uitgangsstroom: ongeveer 15mA (bij 5V voeding, V-PP groter dan 50%), ongeveer 35mA (bij 12V voeding, V-PP groter dan 50%)Voordelen:- Uitgang met LED-indicatie; de LED knippert bij een laag niveau en is uit bij een hoog niveau, afhankelijk van de frequentie;- Continu instelbare uitgangsfrequentie binnen een breed bereik;- Lage frequentie blokkering: 1Hz ~ 50Hz- IF bereik: 50Hz ~ 1kHz- Hoogfrequent bereik: 1kHz ~ 10kHz- Hoge frequentie blokkering: 10kHz ~ 200kHz- De duty cycle kan fijn worden afgesteld, maar de frequentie is niet apart instelbaar; het aanpassen van de duty cycle beïnvloedt de frequentie.- Instelbare uitgangsfrequentie;- Cyclus T = 0,7 * (Ra + 2 * Rb) * C- Ra, Rb: instelbaar van 0-10K;- LF condensator C = 0,001µF;- IF condensator C = 0,1µF;- Hoogfrequent condensator C = 1µF;- Hoge frequentie condensator C = 100µF; de golfvormfrequentie kan worden :De duty cycle kan fijn worden afgesteld, maar de frequentie kan niet apart worden aangepast. Het instellen van de duty cycle verandert de bevat:3 x NE555 pulsfrequentie duty cycle signaalgeneratoren
