Beschrijving:
Draadloze stroomvoorzieningstechnologie maakt het mogelijk om elektrische energie over te dragen zonder fysieke verbinding. Dit maakt het opladen eenvoudig en gebruiksvriendelijk, zelfs door middel van papier of plastic behuizing.
Specificaties:
Ingangsspanning: DC 12V
Ingangsstroom: 100mA – 500mA
Uitgangsspanning: DC 5V
Uitgangsstroom: 500mA – 600mA
Uitgangsvermogen: 2,5W – 4W
Center resonantiefrequentie: 125KHz
Kenmerken:
De afstand tussen de zender- en ontvangerspoel kan variëren van 1 mm tot 20 mm. Bij een kleine stroom kan de afstand worden vergroot door de ontvangerspoel aan te passen.
Testgegevens (ter referentie):
Emissiespoel: koperdraad diameter φ0.6 mm, spiraaldiameter 40 mm, ongeveer 20 windingen.
De ontvangspoel heeft dezelfde specificaties.
Emissiespoel aangesloten op 12V voeding: standby werkstroom 300mA, belasting is 4,2V 800mAH polymeer lithium batterij.
| Afstand | Uitgangsspanning | Oplaadstroom voor 4,2V lipo batterij |
| 1mm | 5V | 600mA |
| 2mm | 5V | 450mA |
| 3mm | 5V | 360mA |
| 4mm | 5V | 310mA |
| 5mm | 5V | 240mA |
| 6mm | 5V | 210mA |
| 7mm | 5V | 162mA |
| 8mm | 5V | 150mA |
| 9mm | 5V | 132mA |
| 10mm | 5V | 120mA |
| 11mm | 5V | 110mA |
| 12mm | 5V | 70mA |
| 13mm | 5V | 54mA |
| 14mm | 5V | 41mA |
| 15mm | 5V | 28mA |
| 16mm | 5V | 19mA |
| 17mm | 5V | 17mA |
| 18mm | 5V | 10mA |
Toepassingen:
- Mobiele telefoons, MP3-spelers en andere apparaten draadloos opladen.
- Verlichting en watercirculatiesystemen in aquaria.
- Verborgen stroomvoorzieningen voor speciale toepassingen.
- Hydrofiele producten zoals elektrische tandenborstels en scheerapparaten.
- Waterdichte ontwerpen voor telefoons en intercoms.
- Draadloze radiofrequentie toepassingen.
Opmerking:
Door voortdurende productverbeteringen kunnen er kleine verschillen zijn in de moduleprintplaten, maar de functionaliteit blijft gelijk.
Pakketinhoud:

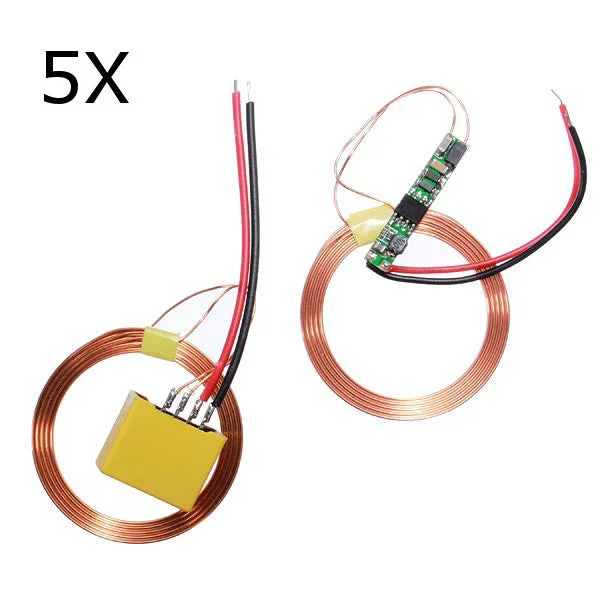

5 x draadloze zender module
5 x draadloze ontvanger module
