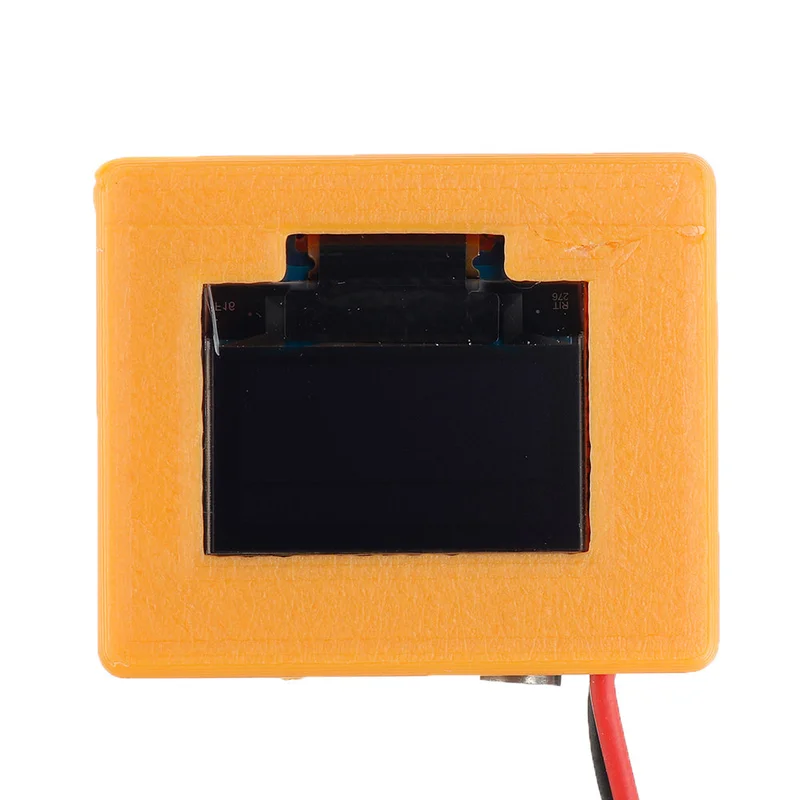

Signaaldetector voor PPM/SBUS/PWM met batterijspanningsweergave-Snelle verzending

Description

Kenmerken:

• Hoge kwaliteit voor professioneel gebruik.
• Toont de output van elk kanaal van de afstandsbediening of ontvanger (kan 16 SBUS / 12 PPM / 1 PWM weergeven).
• Eenvoudig in gebruik met een knop aan de rechterkant van de detector. Houd de knop een halve seconde ingedrukt om te wisselen tussen de weergave van de PPM / SBUS waarden.

Specificaties:

• Artikelnaam: signaaldetector
• Maat: ca. 44x37x14mm
• Gewicht: ongeveer 15 g
• PWM: geeft nauwkeurige PWM-waarde (fout 4us) en PWM-frequentie weer
• PPM: weergavebereik 650us-2250us (doorgaans ligt de uitvoer van de afstandsbediening in het bereik 900us-2050us), weergaveresolutie 75us, middelpunt (1460us-1540us). Druk op de schakeltoets om de exacte waarde weer te geven, de fout is 4us.
• SBUS: weergavebereik 0-2047, weergaveresolutie 128, mediaan punt (963-1091), digitaal signaal, geen fout.
• Ingangsvermogen: 2S-4S lithiumbatterij, het scherm geeft de externe batterijspanning weer.
• Ontvanger 3P voedingspoort: 5V.
• Basisgebruik: testsignaaluitvoer van ontvanger, afstandsbediening, vluchtbesturing, enz.
• Geavanceerd gebruik: wiptest, onbeheerste analyse, ook geschikt voor het toevoegen van een weergavescherm aan de afstandsbediening voor foutopsporing en andere bewerkingen.

Hoe te gebruiken:

1. Eerst batterijvoeding aansluiten.
2. Sluit de ontvanger rechtstreeks aan op de 3-pins poort voor meting (van links naar rechts, “signaal + -“), het PWM / PPM / SBUS-signaal wordt automatisch herkend.
3. Gebruik de audiopoort om de PPM-output van de afstandsbediening te meten (gebruik bij gebruik van de audiopoort geen 3-pins poort om signaalverwarring te voorkomen).

Pakket inbegrepen:

• 1x signaaldetector
• 1x 3P aansluitkabel
