Description
Speciale herinnering:

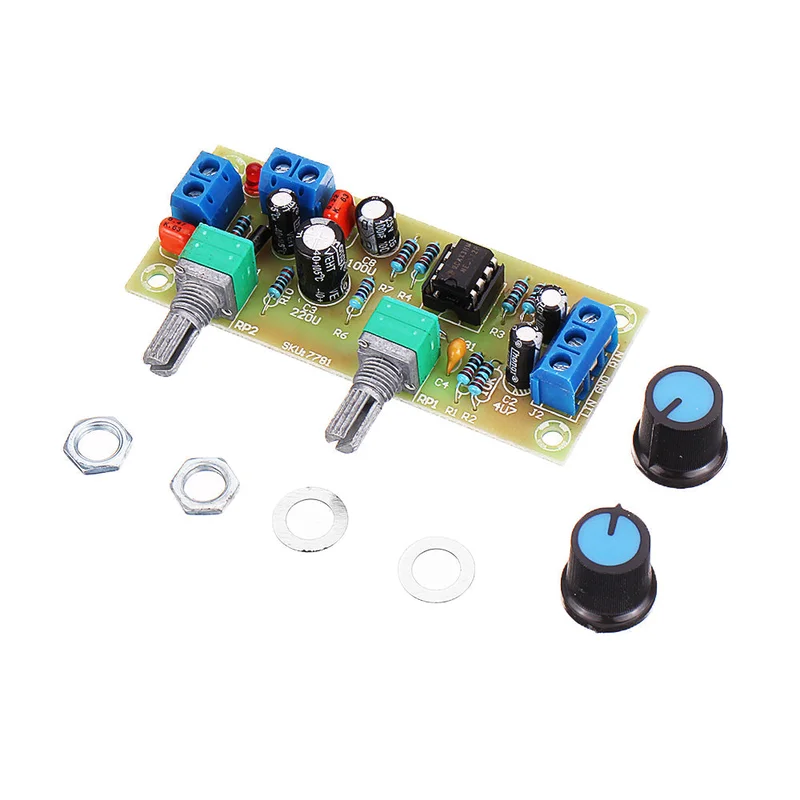

Dit bord is een zwaar basvoorversterkerbord. Het produceert geen geluid wanneer het rechtstreeks op de luidspreker is aangesloten. Het moet worden aangesloten op een pure eindtrap van de eindversterker om een actieve subwoofer te creëren. De kracht van de pure eindtrapversterkerprint wordt geselecteerd op basis van het gewenste geluidsniveau. Hoe hoger het vermogen van de pure eindtrapversterker, des te sterker het basgeluid zal zijn. Het low-pass filterbord filtert hoge tonen boven de menselijke stem uit en behoudt het laagfrequente gedeelte om de basweergave te verbeteren, waardoor er geen menselijke stemmen of hoogfrequente instrumentgeluiden hoorbaar zijn tijdens het afspelen.
Kenmerken:
- Alle componenten zijn geselecteerd als nieuwe eersteklas producten. De frequentie-aanpassingscondensatoren zijn gemaakt van originele Philips CBB condensatoren. De instelbare potentiometers zijn volledig verzegeld. De invoer- en uitvoerterminals zijn gemaakt van puur koper, wat de bedrading zeer gebruiksvriendelijk maakt.
- De op-amp maakt gebruik van de Texas NE5532 en de IC-houder kan op elk moment worden gesoldeerd om het effect van verschillende op-versterkers te ervaren en de speelbaarheid te verbeteren.
- Ontworpen met LED-indicatoren om de stroomstatus in realtime te controleren.
- Het PCB-ontwerp van dit bord is eenvoudig en esthetisch, met een redelijke bedrading, wat resulteert in een zeer hoge signaal-ruisverhouding en een sterk vermogen om interferentie te weerstaan. Er is bijna geen ruis hoorbaar in de buurt van de luidspreker wanneer er geen signaal binnenkomt.
Belangrijkste parameters:
- Voedingsspanning: DC10-24V enkele voeding
- Frequentiebereik: 22Hz-300Hz
- Audio-ingang: mono of dual channel
- Audio-uitgang: mono
- PCB-specificatie: 78×32 mm, dikte: 1,6 mm
- PCB-materiaal: superhardheid FR-4 glasvezelplaat
- Netto gewicht afgewerkt bord: 30 g
- Middenafstand plaatbevestigingsgat: 70×24 mm, gatdiameter: 3,2 mm
- Asafstand middenpotentiometer: 32,5 mm
Pakket bestaat uit:
1 x Voorversterkerbord
