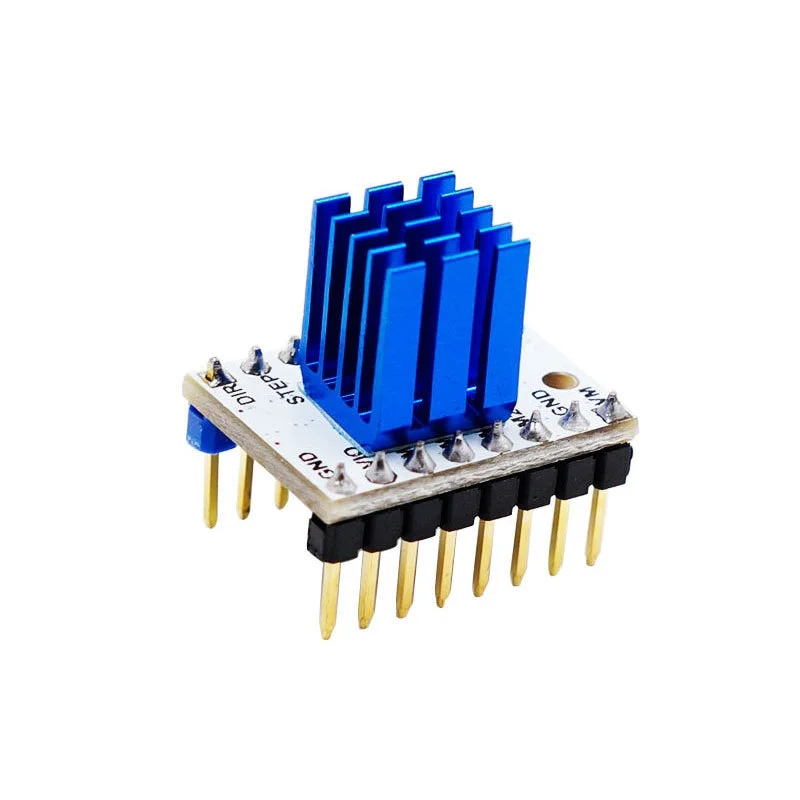

TMC2100 V1.3 Stepstick Stappenmotorbesturing
Voorzien van:
Drive huidige algoritme en regelgeving:
1. Stuur het huidige algoritme: i = Vref * 1.9 / 2.5, de standaard Vref is ongeveer 0.65V, dus de standaardstroom is 0.5A, de maximale stroom is 1A.
2. Vref meting van Gnd en potentiometer tussenspanning.
3. Sluit niet aan op de motor bij het meten van spanning, anders is het makkelijk om de stuurprogramma’s te verbranden.
4. De meting van de spanning moet worden ingeschakeld. Sluit de USB-voeding niet alleen aan.
Opgelet: plaats TMC2100 chauffeurs in de juiste richting op het bord.
Gebruik van de TMC2100 drive module:
1. Verwijder de 3 jumperhuls onder het stopcontact als u dit gebruikt in het Ramps1.4 of MKS Gen, of Lerdge touchscreen moederbord.
2. Let op de richting.
3. De koude gootsteen moet rechtstreeks aan de printplaat bevestigd zijn.
4. De motorrichting is tegengesteld aan die van A4988 en DRV8825. Wijzig alstublieft de firmware of stel de motor bedrading aan als u wilt veranderen naar 4988. En als u het Lerdge-moederbord gebruikt, stel dan de richting rechtstreeks in de instellingpagina van de richting van de motor.
Stepstick Smoother
Beschrijving:
Dit vloeiender is hoofdzakelijk bedoeld voor de eliminatie van gedrukte merken geproduceerd door 3D-printers en de parallelle armstructuur. Het kan effectief een langzame, niet-uniforme golfvormsignaal elimineren om een relatief vlakke signaalgolfvorm te bereiken.
Kenmerken:
1. Plug en play, geen bedrading vereist.
2. Effectief in gebruik.
Pakket inbegrepen:
1x TMC2100 V1.3 Stepstick Stappenmotorbesturing
1x Stepstick Smoother
1x koellichaam
1x schroevendraaier
