Beschrijving:

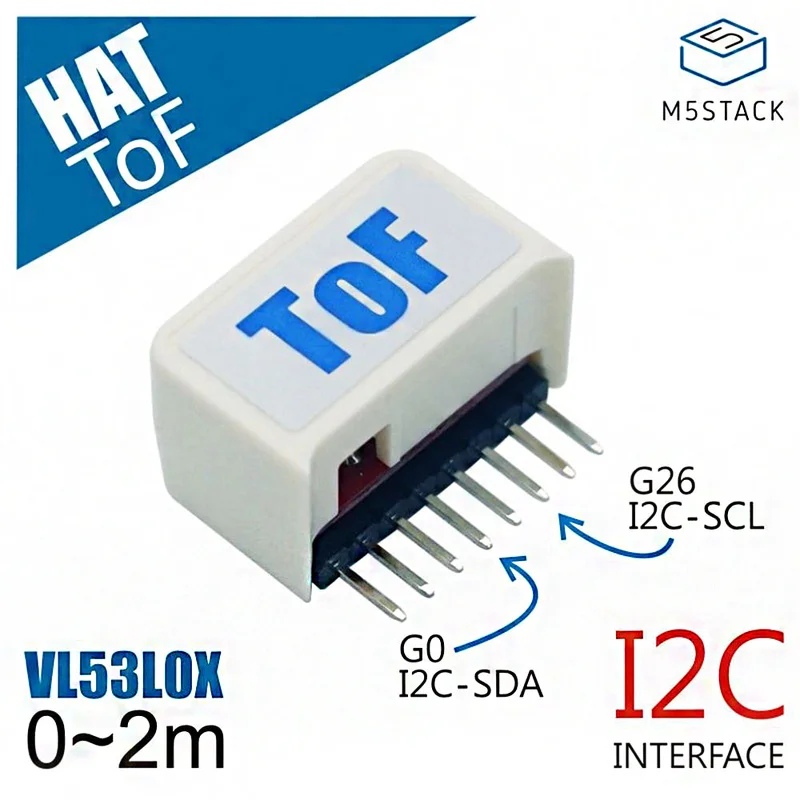

De ToF HAT is een sensor met een groot laserbereik, speciaal ontworpen voor M5StickC. Deze module is uitgerust met de VL53L0X en een 940nm VCSEL-zender. Het biedt zowel hoge als lage latentieprestaties bij het detecteren van objectafstanden. De VL53L0X is een nieuwe generatie Time-of-Flight (ToF) laserafstandsmodule, die in het kleinste pakket op de markt is ondergebracht en nauwkeurige afstandsmetingen biedt, ongeacht de reflectie van het doel. Dit in tegenstelling tot conventionele technologieën. De module kan absolute afstanden meten tot 2 meter, wat nieuwe mogelijkheden opent voor verschillende toepassingen. De VL53L0X integreert een geavanceerde SPAD-array (Single Photon Avalanche Diodes) en maakt gebruik van de tweede generatie FlightSense™ gepatenteerde technologie van ST. De 940 nm VCSEL-emitter van de VL53L0X is onzichtbaar voor het menselijk oog en, in combinatie met interne infraroodfilters, maakt het langere afstanden mogelijk, biedt het hogere immuniteit voor omgevingslicht en verbetert het de robuustheid tegen optische overspraak van glas.

Communicatie-informatie: I2C, 0x29, GPIO0 / 26.

Producteigenschappen:

• Maximale meetafstand: 2m
• 940nm laser VCSEL
• Ontwikkelingsplatform: UIFlow (Blockly, Python)
• Veiligheid:
  • Klasse 1 laserapparatuur die voldoet aan de nieuwste normen
  • Standaard IEC 60825-1: 2014 – 3e editie

Gewicht en dimensie:

• Afmeting: 24 mm x 20,3 mm x 13,8 mm
• Gewicht: 3 gram

Omvat:

• 1x ToF HAT

Toepassingen:

• Obstakelherkenning
• Gebaarherkenning
• Laserbereikmeting
• 3D-gestructureerde lichtweergave (3D-detectie)
• Camera-assistent (supersnelle autofocus en scherptedieptekaart)

Links:

• VL53L0X Datasheet

Schematisch:

EasyLoader

Voorbeeld:

• Voorbeeldtoepassing

Pin Kaart:
