Beschrijving:
Model: T.V53.03 (update van 25 december 2019)
Tv-formaat: analoog signaal
Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.
Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia
Voedingsadapter: DC 12V 3-5A
Scherminterface: LVDS Single 6/8, Double 6/8
Schermspanning: 3,3V / 5V / 12V (sprongdop)
Ondersteunt alleen de resolutie van:
- 1920×1200
- 1920×1080
- 1680×1050
- 1680×945
- 1600×1200
- 1600×900
- 1400×1050
- 1440×900
- 1366×768
- 1280×1024
- 1280×854
- 1280×800
- 1280×768
- 1280×720
- 1024×768
- 1024×600
- 800×600
De USB-interface kan worden gebruikt om programma’s te upgraden en ook om video, muziek en foto’s af te spelen. U kunt ook afbeeldingen voor het opstarten of een LOGO instellen.
Hoe weet je of je paneel geschikt is voor dit bord?
Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via een panelook-website).
Stap 2: Zoek en schrijf de bijbehorende firmware op.
Programmering:
1. Plaats de firmware van “SKR8503_100.bin” in de geformatteerde USB-flashdisk (FAT32) en plaats vervolgens de USB-schijf en de 7KEY-knop op het bord.
2. Nadat u de stroom hebt aangezet, brandt het lampje van de toets 7sleutel rood en knippert dan sneller rood. Het knipperen is normaal, wacht ongeveer 1 minuut; dit betekent dat de upgrade is voltooid. Schakel vervolgens uit en trek de USB-schijf eruit.

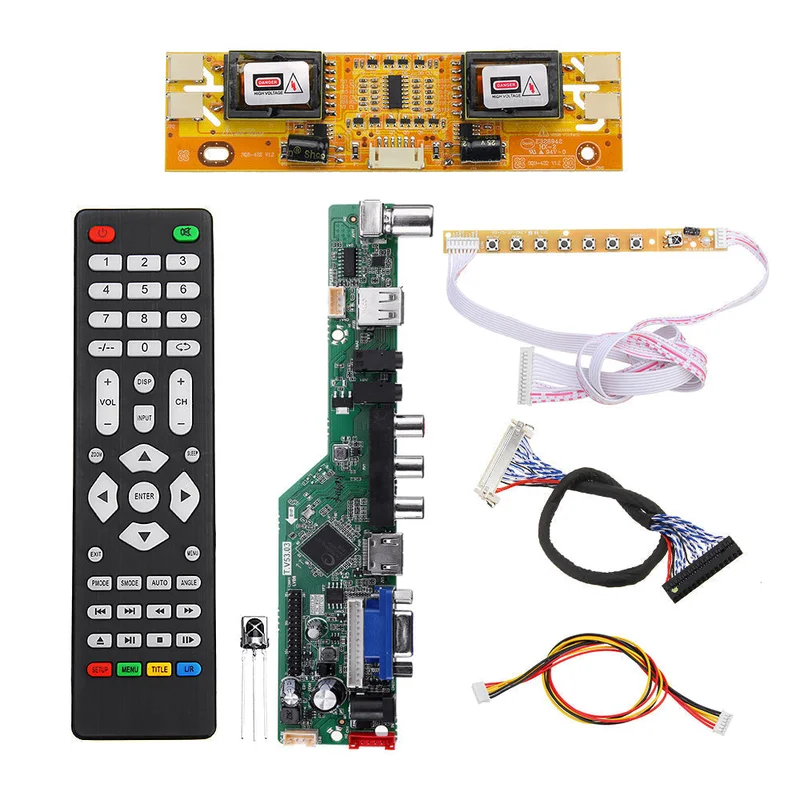

Pakket inbegrepen:
- 1 x controllerkaart
- 1 x afstandsbediening
- 1 x IR ontvanger
- 1 x 7 sleutel knop
- 1 x 2ch 8bit 30 pins LVDS-kabel van 250 mm lengte
- 1 x 4 stuks CCFL-omvormer met een pin-pitch van 3,5 mm
Notitie:
De IR & KEY-definitie is speciaal en verschillend tussen versies, let op en meng niet. Deze kit is alleen voor de signaalinterface en is 2-pins, 8-pins, 30-pins en zonder 4-polige CCFL-omvormer. Als u niet zeker bent, geef dan uw modelnummer van het LCD-paneel op, zodat we u kunnen helpen.
