USB naar JTAG UART/FIFO SPI/I2C module voor Arduino-Snelle verzending

Description

Beschrijving:

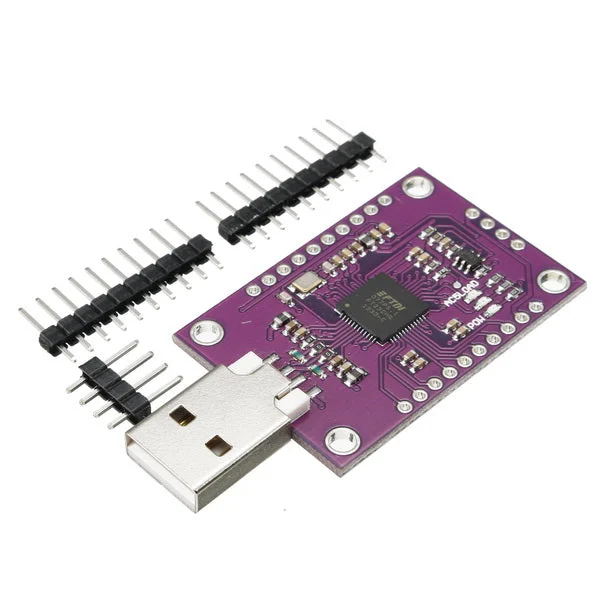

Deze module is een enkele kanaal USB 2.0 Hi-Speed (480Mb/s) naar UART/FIFO IC. Het biedt de mogelijkheid om te worden geconfigureerd in verschillende industriestandaard seriële of parallelle interfaces. De module heeft de volgende geavanceerde functies:

• Enkele kanaal USB naar seriële / parallelle poorten met verschillende configuraties.
• Volledige USB-protocol wordt op de chip afgehandeld. Geen specifieke firmware-programmering voor USB vereist.
• Compatibel met USB 2.0 Hi-Speed (480Mbits/seconde) en Full Speed (12Mbits/seconde).
• Multi-Protocol Synchronous Serial Engine (MPSSE) om het ontwerp van synchrone seriële protocollen (USB naar JTAG, I2C, SPI (MASTER) of bit-bang) te vereenvoudigen.
• UART overdrachtssnelheid tot 12Mbaud. (RS232 overdrachtssnelheid beperkt door externe niveauverschuiver).
• USB naar asynchrone 245 FIFO-modus voor overdrachtssnelheid tot 8 Mbyte/seconde.
• USB naar synchrone 245 parallelle FIFO-modus voor overdrachten tot 40 Mbyte/seconde.
• Ondersteunt een eigen half-duplex FT1248-interface met een configureerbare breedte, bidirectionele databuss (1, 2, 4 of 8 bits breed).
• CPU-stijl FIFO interface modus vereenvoudigt het ontwerp van CPU-interfaces.
• Snelle seriële interface-optie.
• FTDI’s royalty-vrije Virtual Com Port (VCP) en Direct (D2XX) stuurprogramma’s elimineren de noodzaak voor USB-stuurprogramma-ontwikkeling in de meeste gevallen.
• Instelbare ontvangstbuffer time-out.

Typische toepassingen:

• Enkele chip USB naar UART (RS232, RS422 of RS485)
• USB naar FIFO
• USB naar FT1248
• USB naar JTAG
• USB naar SPI
• USB naar I2C
• USB naar Bit-Bang
• USB naar snelle seriële interface
• USB naar CPU-doelinterface (als geheugen)

Inhoud van de verpakking:

1 x Module
