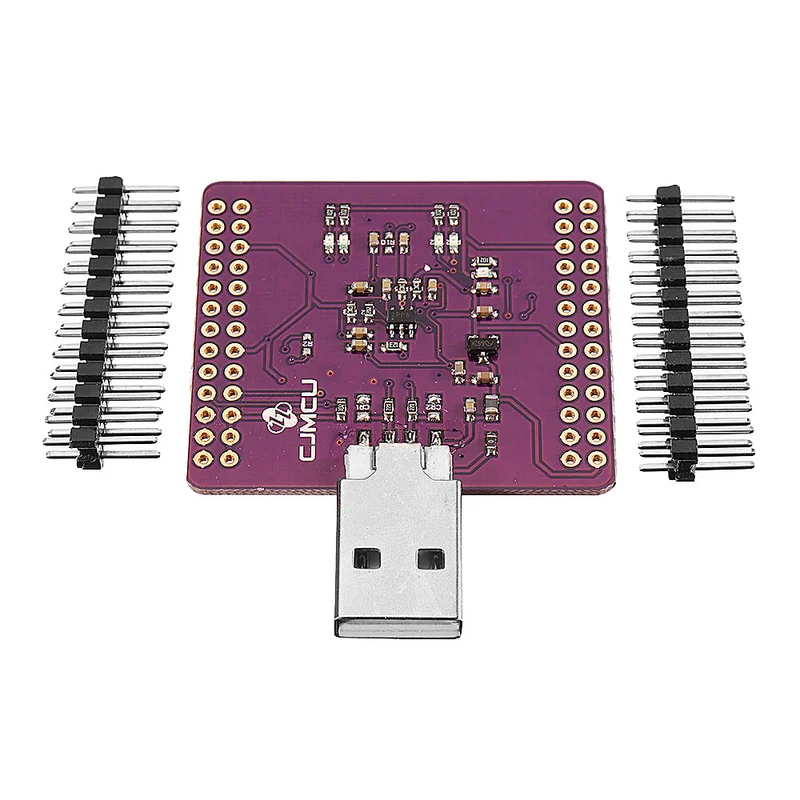

USB naar UART/FIFO/SPI/I2C/JTAG/RS232 converter module met extern geheugen – dual channel-Snelle verzending

Description

Bestandsdownload:klik hier om te openen

Voorzien van:

• USB-voedingsspanning: DC5V, compatibel met USB 2.0 op volledige snelheid.
• Ingebouwde 3.3V / 1.8V LD0-regelaar.
• Uitgebreid bedrijfstemperatuurbereik: -40 °C tot 85 °C.
• 20-pins SSOP- en QFN-pakketten (voldoet aan RoHS).
• Compatibel met UHGI / 0HGI / EHCI-hostcontroller.
• Geïntegreerd power-on-reset circuit.
• De gegevensoverdrachtssnelheid is 1 megabyte per seconde.
• Elke chip heeft een voorgeprogrammeerd uniek USB-serienummer.
• Ondersteunt bus-aangedreven, zelf-aangedreven en high-power bus-aangedreven USB-configuraties.
• Ingebouwde +3.3V level shifter voor USB I/O.
• Echte 3.3V CMOS-stuurprogramma-uitvoer en TTL-invoer (werkspanning daalt tot 1.8V via externe pull-up weerstand).
• I/O-spanningsniveaus variëren van 1.8V tot 3.3V (bestand tegen spanning tot 5V). De aandrijfstroom van de I/O-pin kan worden geconfigureerd.
• Het volledige USB-protocol wordt op deze chip verwerkt en vereist geen USB-specifieke firmware-programmering.
• FT1248 seriële parallelle interface, met 1, 2, 4 of 8-bit horizontaal, vergelijkbaar met de SPI-slave 1-bit-modus.
• Geïntegreerd 2048 byte multiple-programmable (MTP) geheugen voor opslagapparaatbeschrijving en CBUS I/O-configuratie.
• Geïntegreerde klokgenerator elimineert de noodzaak voor een extern kristal en heeft een klokuitvoeroptie voor naadloze aansluiting op een externe MCU of FPGA.
• 512-byte ontvangbuffer en 512-byte zendbuffer, met behulp van buffertechnologie om hoge datadoorvoer te bereiken.
• Detectie van batterijlader. Het mobiele apparaat kan het gebruiken om de aanwezigheid van een lader op de USB-poort te detecteren voor een hogere stroomsterkte / sneller opladen van de batterij.
• Lage bedrijfsstroom van 8 mA (typ) en USB-onderbrekingsstroom van 125 μA (typ). Laag USB-bandbreedteverbruik.
• FTDI’s Virtual COM Port (VCP) en Direct (D2XX) stuurprogramma’s zijn in de meeste gevallen vrijgesteld van ontwikkelingseisen voor USB-stuurprogramma’s.

Typische applicaties:

• Single-chip USB naar dual-channel UART (RS232, RS422 of RS485).
• MCU USB naar tweekanaals FIFO.
• MCU USB naar dual channel JTAG.
• MCU USB naar tweekanaals SPI.
• MCU USB naar tweekanaals I2C.
• Dubbele combinatie van single-chip USB naar de bovenstaande interfaces.
• Seriële optische interface.
• De doelinterface (zoals geheugen) van de MCU USB naar de CPU is onafhankelijk van de twee machines.
