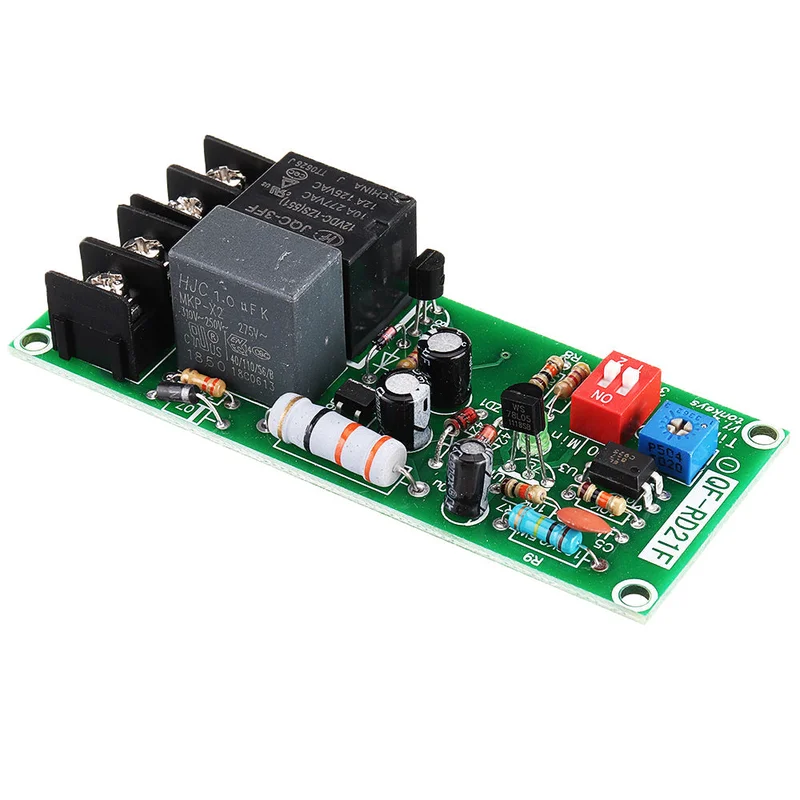

Vertraging relais module voor ventilator met instelbare tijd-Snelle verzending

Description

Specificaties:Voltage: 100V-220V ACStroomverbruik: <1.0W (standby zonder stroomverbruik)Uitgang: De uitgangsspanning is gelijk aan de ingangsspanning, met een maximale stroomcapaciteit van : 88 * 36 * 22 mmBevestigingsgaten: center afstand 83 mm * 31 mm, opening 3.2 mmTijdinstelling: (4 standen, geselecteerd met schakelaar)Eerste stand: bereik 0.2 seconden - 30 seconden, nauwkeurigheid: 0.1 secondenTweede stand: bereik 0.2 seconden - 300 seconden (5 minuten), nauwkeurigheid: 0.3 secondenDerde stand: bereik 0.2 seconden - 30 minuten, nauwkeurigheid: 1.8 secondenVierde stand: bereik 0.2 seconden - 300 minuten (5 uur), nauwkeurigheid: 18 secondenAansluitblok:L: Fase draadL2: Schakeluitgang fase draad, afgenomen van het verwarmingslichaamN: Nuldraad (gemeenschappelijk)FAN: ventilatoruitgang, fase draadInstructies:Opmerking: De startknop moet in staat zijn om de laadstroom gedurende korte tijd (ongeveer 0.3 seconden) te weerstaan. Dit betekent dat als je een ventilator met 5A aanstuurt, de startknop minimaal 5A moet kunnen weerstaan voor een korte van het tijdsbereik:Wanneer de schakelaar in de 30-positie staat, betekent dit 0-30 de schakelaar in de 300-positie staat, betekent dit 0-300 van de tijdwaarde:De instelbare weerstand tegen de klok in draaien om de tijd te verkorten, met de klok mee om de tijd te van de tijdseenheid:Wanneer de schakelaar in de Sec-positie staat, is de eenheid: de schakelaar in de Min-positie staat, is de eenheid: :Vraag om een vertraging van 50 minuten:1. Zet het bereik op de 300-positie.2. Zet de tijdseenheid op de Min-positie.3. Stel de instelbare weerstand in op 50, pas aan naar 300, dus 1/5 is : De potentiometer kan ook snel worden aangepast met de multimeter spanningsstand. Bijvoorbeeld, als het bereik 30 is en het moet worden aangepast naar 12, dan kan de spanning worden ingesteld op 2.t=Ut/5*30=2.0V / 5.0V * 30 =12Ut is de spanning gemeten door de multimeter, 30 is het bereik geselecteerd met de schakelaar, en kan ook op 300 worden :1 x Vertraging relais module voor ventilator
