Weerstationkit met ESP8266, temperatuur-, vochtigheid-, atmosferische druk- en lichtsensoren, 0.96″ display voor Arduino IDE IoT-starter-Snelle verzending

Description

Handleiding:Klik hier om de handleiding te openen

Beschrijving:

Dit weerstation maakt gebruik van de ESP8266-12E om gegevens van internet te verkrijgen, zoals de tijd in een stad, weergegevens en voorspellingen voor de komende 3 dagen, weergegeven op het SSD1306 OLED-display. Het apparaat kan schakelen om gegevens van elke stad ter wereld weer te geven.

Het weerstation maakt gebruik van de DHT11, BMP180 en BH1750FVI sensoren om gegevens over temperatuur, vochtigheid, atmosferische druk en licht te verzamelen. Het leest elke 5 seconden de gegevens binnenshuis en uploadt deze elke 60 seconden naar het internet. Je kunt real-time datakaarten bekijken vanaf je telefoon of computer. De code kan worden aangepast om verschillende functies te implementeren.

Specificaties:

• ESP8266: CP2102 chip, Micro USB, 4 MB flash, volledige I/O-poort, draadloos 802.11, geschikt voor IoT-platforms.
• DHT11-sensor: digitale signaaluitgang met gekalibreerde temperatuur- en vochtigheidssensor, eenvoudig communicatieprotocol.
• BMP180: hoge precisie, klein formaat, ultralaag vermogen (3μA) druksensor, absolute nauwkeurigheid tot 0,03hPa, I2C-busverbinding.
• Drukbereik: 300 ~ 1100hPa.
• BH1750FVI: digitale lichtintensiteitssensor met directe digitale output.
• OLED-display: 0,96″ SSD1306 128×64 geel en blauw OLED LCD-display met I2C IIC SPI-serieel.

Resultaten:

• Ontvang regelmatig weergegevens van OpenWeatherMap, inclusief het weer van vandaag en de voorspelling voor de komende 3 dagen voor elke stad ter wereld.
• Lees de huidige temperatuur en vochtigheid binnenshuis met regelmatige tussenpozen.
• Regelmatige metingen van atmosferische druk en lichtintensiteit.
• Upload gegevens over temperatuur, vochtigheid, atmosferische druk en lichtintensiteit naar .
• Bekijk de weersvoorspelling op het OLED-scherm en de milieumonitoringkaart op .

Begeleidingsstappen:

1. Installeer USB-naar-serieel.
2. Installeer IDE voor ESP8266.
3. Brand firmware naar ESP8266.
4. Aansluiten van componenten.
5. Registreer een nieuw account bij OpenWeatherMap en thingspeak.
6. Importeer de WeatherStation-code in de IDE.
7. Voeg bibliotheken toe.
8. Wijzig het bestand .
9. Stel het bord en de poort opnieuw in.
10. Brand de code naar ESP8266.
11. Resultaat bekijken.

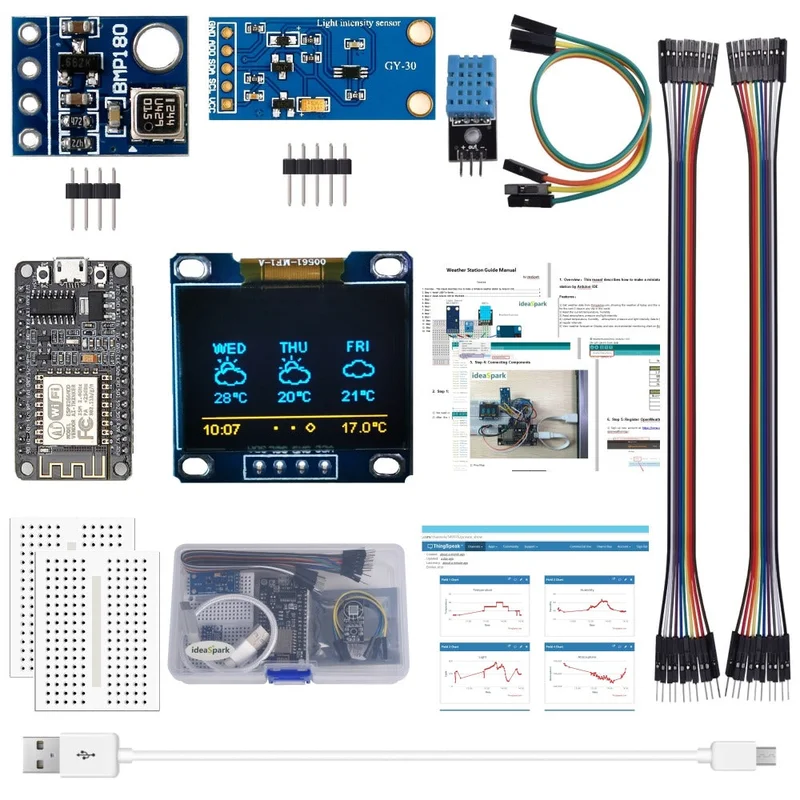

Pakket Inbegrepen:

• 1x ESP8266-12E
• 1x DHT11
• 1x BMP180
• 1x BH1750FVI
• 1x OLED-scherm
• 1x USB-kabel
• 2x Breadboard
• 20x Dupont-kabel
