Description
De nieuwste softwareversie is V2.1.0. Als je een oudere versie ontvangt, kun je deze zelf bijwerken. Dit product bevat geen 18650 batterij.
Let op: de V5 versie is geüpdatet naar V6, alle specificaties zijn hetzelfde.
Het stroomverbruik is ongeveer 80~100mA. Als je een 3500 mAh 18650 batterij gebruikt, kan dit bord theoretisch 35 uur werken.
Wat is het?
Dit ESP8266 ontwikkelbord is uitgerust met een geïntegreerd oplaadsysteem voor 18650-batterijen, een OLED-display en een 3-weg momentaire schuifschakelaar.
Het is geïnstalleerd met de nieuwste ESP8266 Deauther-software.
Met deze software kun je verschillende aanvallen uitvoeren om WiFi-netwerken te testen.
Let op dat de ESP8266 alleen 2.4GHz ondersteunt. Voor meer details over de software, bezoek:
.
Je kunt het ook gebruiken om je eigen software te ontwikkelen. Het is eenvoudig te gebruiken, net als elk ander ESP8266 ontwikkelbord.
GPIO’s en hardware-informatie
Display: SH1106 1.3″ OLED
Display SDA: GPIO 5 (D1)
Display SCL/SCK: GPIO 4 (D2)
WS2812b LED: GPIO 15 (D8)
Knop Omhoog: GPIO 12
Knop Omlaag: GPIO 13
Knop Selecteren: GPIO 14
Breakout-pinnen:
GPIO-16
GPIO-3(RXD)
GPIO-1(TXD)
GPIO-5(SDA)
GPIO-4(SCL)
GPIO-0
GPIO-2
3.3V
GND
5V
Waarom heb je het gemaakt?
Ik heb dit ontwikkelbord speciaal ontworpen voor het geweldige project van Spacehuhn:ESP8266 Deauther
Wat maakt het speciaal?
Slechts 80-100mA stroomverbruik
Tot 35 uur batterijduur met een 3500mAh 18650-cel
Oplaadstroom: 500mA
Inclusief 8dB antenne
Inclusief 2 acryl behuizingen
7 GPIO breakout-pinnen en 3.3V en 5V uitgang
4 LED’s om de batterijstatus in realtime aan te geven
Aan/uit-knop: Klik om in te schakelen, dubbelklik om uit te schakelen
Beveiliging: kortsluiting, overladen, ontladen, temperatuur, polariteit
Disclaimer
Gebruik het alleen voor test- en educatieve doeleinden tegen je eigen apparaten!
Ik neem geen verantwoordelijkheid voor wat je ermee doet.
Controleer de wettelijke voorschriften voor jouw land om ervoor te zorgen dat je geen wetten overtreedt.
WiKi
Ontwerpbestanden en schema

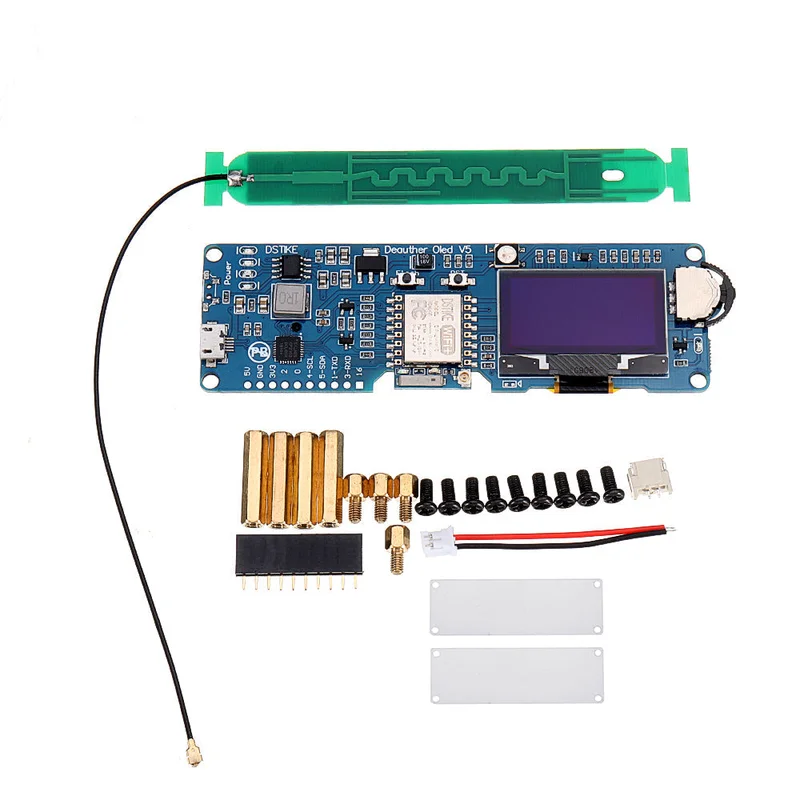

Pakketinhoud:
1 x WiFi Deauther OLED V5 ESP8266 ontwikkelbord
1 x 10-pins header
1 x 8dB antenne
8 x schroeven
4 x lange steun
4 x korte steun
2 x acryl behuizing
1 x batterijconnector
Afbeeldingen:
